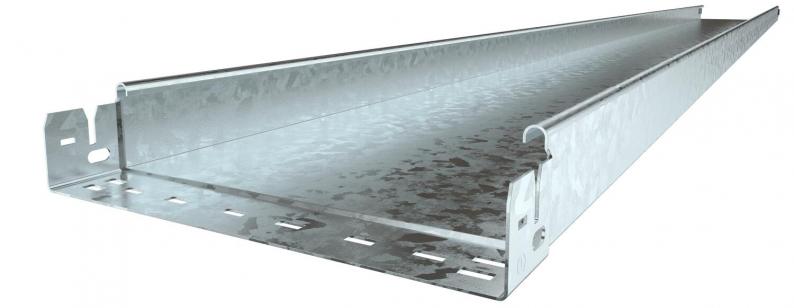

Caminho de cabos em chapa SKS-Magic® 60 não perfurado FT
Tipo SKSMU 650 FT
Ref. 6059715
EAN 4012195830665
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 500 mm |
| Altura | 60 mm |
| Medida B | 500 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 29800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x500x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série SKSM |
Cargas
| Distância de apoio de 1,5m | 2,6 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,9 kN/m |
| Distância de apoio de 2,5m | 1,1 kN/m |
| Distância de apoio de 3,0m | 0,55 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 19,2758 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 19,2758 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068946
Conjunto de união rápida Magic DDTipo
KTSMV 650 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
SKSMU 610 FT
3050
100
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059705
SKSMU 615 FT
3050
150
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059707
SKSMU 620 FT
3050
200
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059709
SKSMU 630 FT
3050
300
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059711
SKSMU 640 FT
3050
400
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059713
SKSMU 650 FT
3050
500
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059715
SKSMU 660 FT
3050
600
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059717
Largura
SKSMU 610 FT
Ref.
6059705
Comprimento
3050
Largura
100
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSMU 615 FT
Ref.
6059707
Comprimento
3050
Largura
150
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSMU 620 FT
Ref.
6059709
Comprimento
3050
Largura
200
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSMU 630 FT
Ref.
6059711
Comprimento
3050
Largura
300
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSMU 640 FT
Ref.
6059713
Comprimento
3050
Largura
400
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSMU 650 FT
Ref.
6059715
Comprimento
3050
Largura
500
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
SKSMU 660 FT
Ref.
6059717
Comprimento
3050
Largura
600
Altura
60
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
