Caminho de cabos em chapa SKSU 60 FS

Caminho de cabos em chapa SKSU 60 FS

Tipo SKSU 630 FS
Ref. 6063238
EAN 4012195060406
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

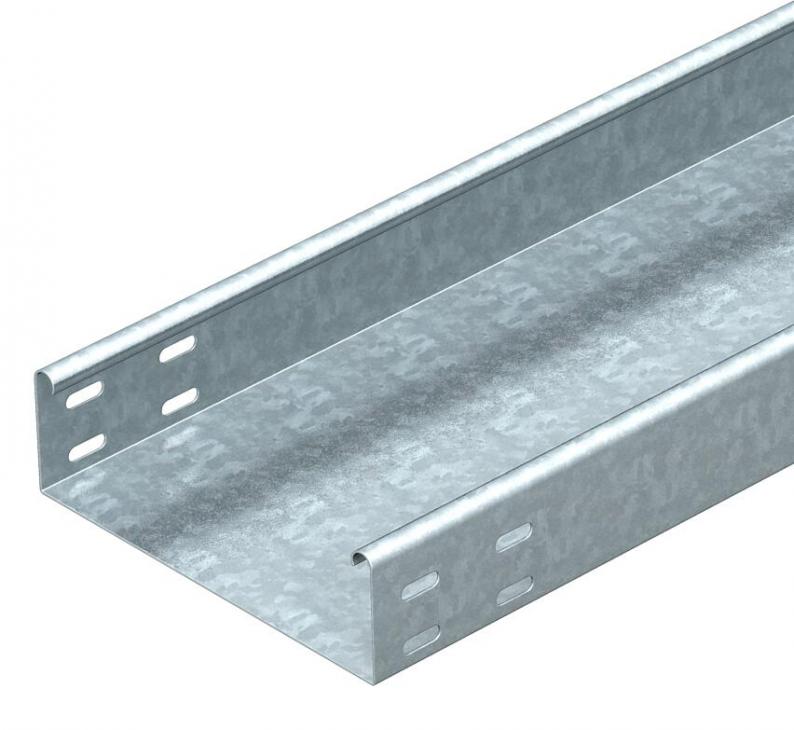

SKSU 60 = sistema de caminhos de cabos em chapa de grandes cargas, não perfurado, de 60 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos em chapa apresenta, nas extremidades, as abas perfuradas.

As respectivas uniões devem ser encomendadas separadamente.

  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

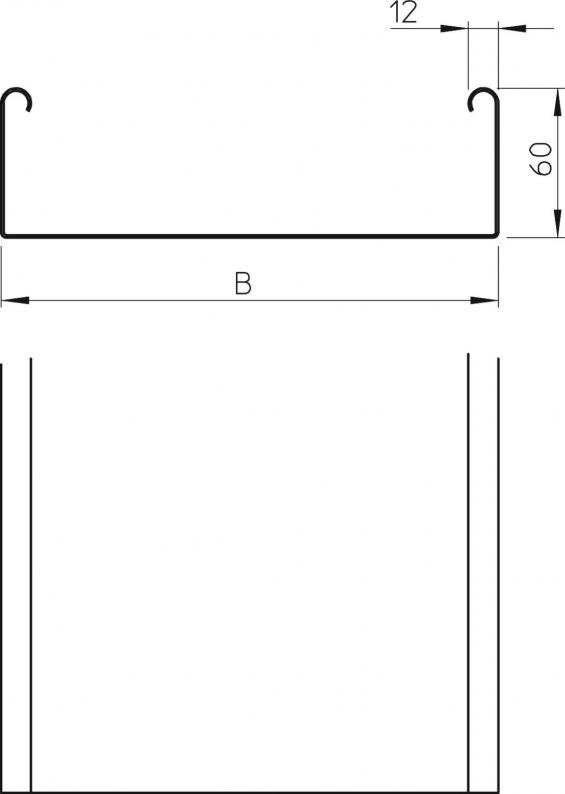

Dimensões

Comprimento3000 mm
Largura300 mm
Altura60 mm
Medida B300 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralnão
Versão conectorsem conector
Versão para grandes cargasnão
Secção transversal útil178 cm²
Aço inoxidável, decapadonão
Espessura das chapas1,5 mm
Instalação no pavimentonão
Representação de orifícios NATOnão
Secção transversal útil17800 mm²
Com tampanão
Dimensão60 x 300
Conformidade com ROHSsim
Base perfurada0
Dimensão60x300x3000
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Tipo de conector sistema de caminhos de cabosaparafusado
Série do produtoSérie SKS

Cargas

Distância de apoio de 1,5m2,6 kN/m
Distância de apoio de 2,0m1,9 kN/m
Distância de apoio de 2,5m1,1 kN/m
Distância de apoio de 3,0m0,55 kN/m
Diagrama de cargas do caminho de cabos do tipo SKSU 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão11,79 kg CO2e / 1 Metro
CO₂ Footprint (GWP)11,79 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema

Ref. 6067093

União reta FS
Tipo
RLVK 60 FS

unid. de venda menor: 10 Unidade

Unidade

Tipo
SSLB 300 FS

unid. de venda menor: 20 Unidade

Unidade

Ref. 6036106

Ângulo 45° 60 FS
Tipo
RB 45 630 FS

unid. de venda menor: 1 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)

Versões

Largura
SKSU 610 FS
Ref.
6063234
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKSU 620 FS
Ref.
6063236
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKSU 630 FS
Ref.
6063238
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKSU 650 FS
Ref.
6063241
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKSU 660 FS
Ref.
6063276
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
SKSU 640 FS
Ref.
6063950
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1,5
Superfície
galvanizado pelo método Sendzimir
Material
Aço
