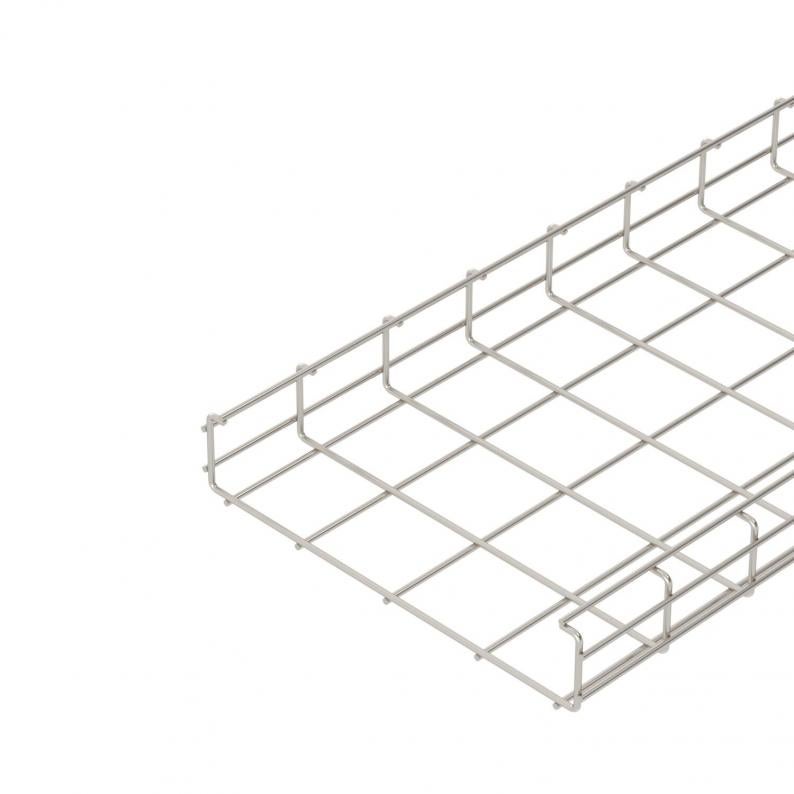

Caminho de cabos em varão C CGR 50 A2
Tipo CGR 50 300 A2
Ref. 6016253
EAN 4012195891352
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão em forma de C com varões de aço soldados por pontos com 50 mm de altura lateral.
Atenuação da blindagem magnética 15 dB
Atenuação da blindagem magnética 15 dB
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 300 mm |
| Altura | 50 mm |
| Medida A | 276 mm |
| Medida B | 317 mm |
| Medida H | 67 mm |
| Medida l1 | 75 mm |
| Medida l2 (mm) | 63 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 116 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 11600 mm² |
| Separador integrado | sem |
| Forma do perfil | Forma em C |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 4,5 mm |
| Dimensão | 50x300x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série CGR |
Cargas
| Distância de apoio de 1,0 m | 1,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,7 kN/m |
| Distância de apoio de 2,0m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 10,2983 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 10,2983 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 6017339
Derivação vertical 45º A2Tipo
MW 45 SL10 A2
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (4)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
CGR 50 50 A2
3000
50
50
não
13
4,5
6016200
CGR 50 100 A2
3000
100
50
não
33
4,5
6016235
CGR 50 200 A2
3000
200
50
não
74
4,5
6016251
CGR 50 300 A2
3000
300
50
não
116
4,5
6016253
CGR 50 400 A2
3000
400
50
não
157
4,5
6016255
Largura
Secção transversal útil
CGR 50 50 A2
Ref.
6016200
Comprimento
3000
Largura
50
Altura
50
Funktionsgaranti
não
Secção transversal útil
13
Diâmetro do arame
4,5
CGR 50 100 A2
Ref.
6016235
Comprimento
3000
Largura
100
Altura
50
Funktionsgaranti
não
Secção transversal útil
33
Diâmetro do arame
4,5
CGR 50 200 A2
Ref.
6016251
Comprimento
3000
Largura
200
Altura
50
Funktionsgaranti
não
Secção transversal útil
74
Diâmetro do arame
4,5
CGR 50 300 A2
Ref.
6016253
Comprimento
3000
Largura
300
Altura
50
Funktionsgaranti
não
Secção transversal útil
116
Diâmetro do arame
4,5
CGR 50 400 A2
Ref.
6016255
Comprimento
3000
Largura
400
Altura
50
Funktionsgaranti
não
Secção transversal útil
157
Diâmetro do arame
4,5
