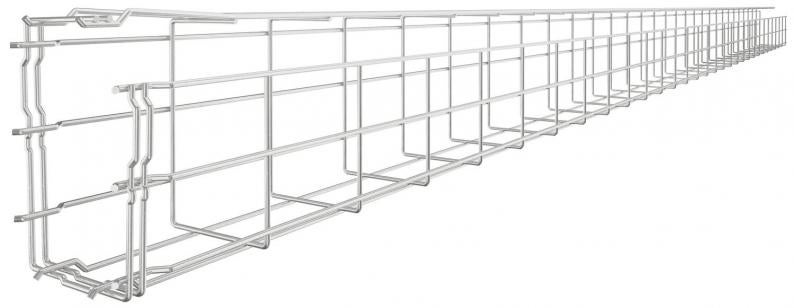

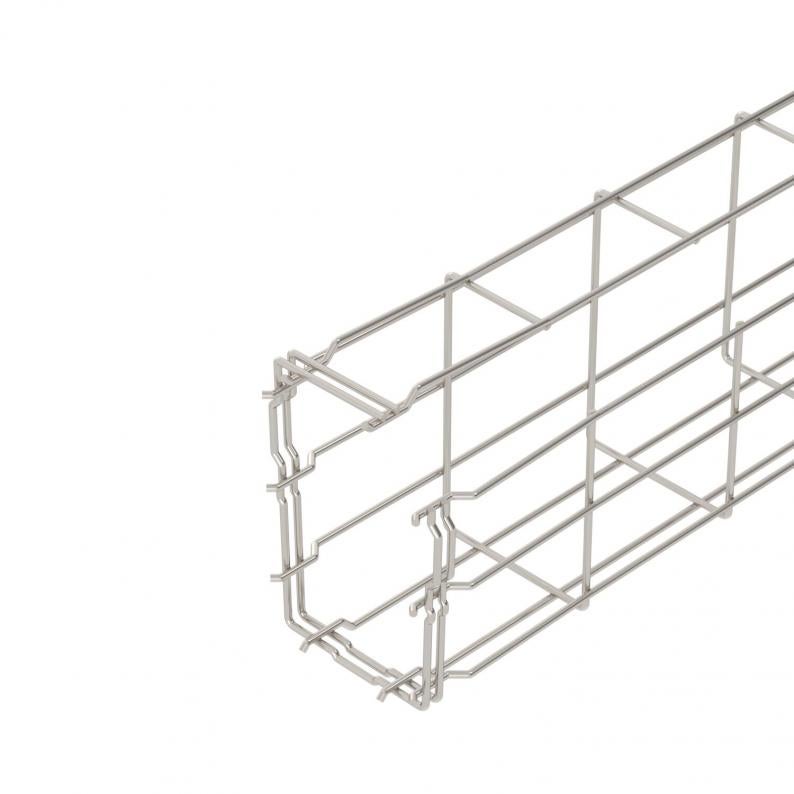

Caminho de cabos em varão G Magic® 150 A4
Tipo G-GRM 150 100 A4
Ref. 6005574
EAN 4012195771654
Ref. / Tipo
6005574 / G-GRM 150 100 A4
Comprimento
3000 mm
Largura
100 mm
Altura
150 mm
Funktionsgaranti
não
Secção transversal útil
107 cm²
Diâmetro do arame
3,9 mm
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
Dados técnicos

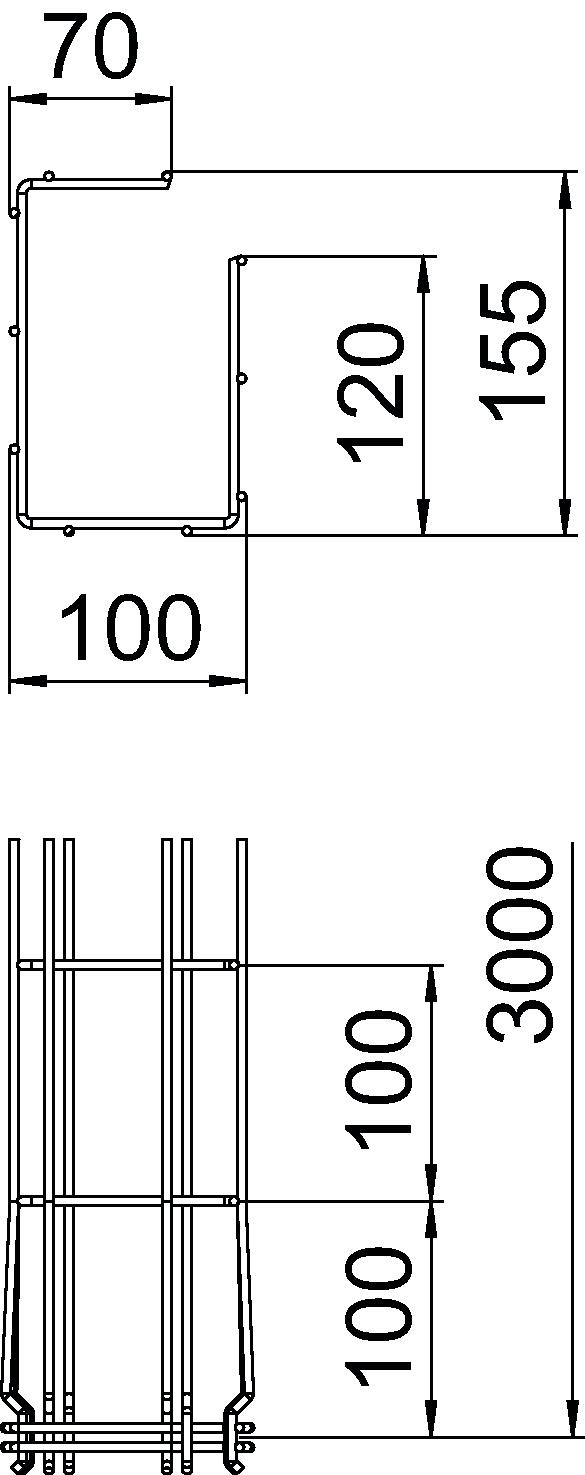

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 150 mm |
| Medida A | 120 mm |
| Medida B | 100 mm |
| Medida H | 155 mm |
| Medida C | 68 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 107 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 10700 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em G |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 150x100x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4401 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série G-GRM |
Cargas
| Distância de apoio de 1,0 m | 0,6 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,35 kN/m |
| Distância de apoio de 2,5m | 0,3 kN/m |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 6,3739 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 6,3739 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
