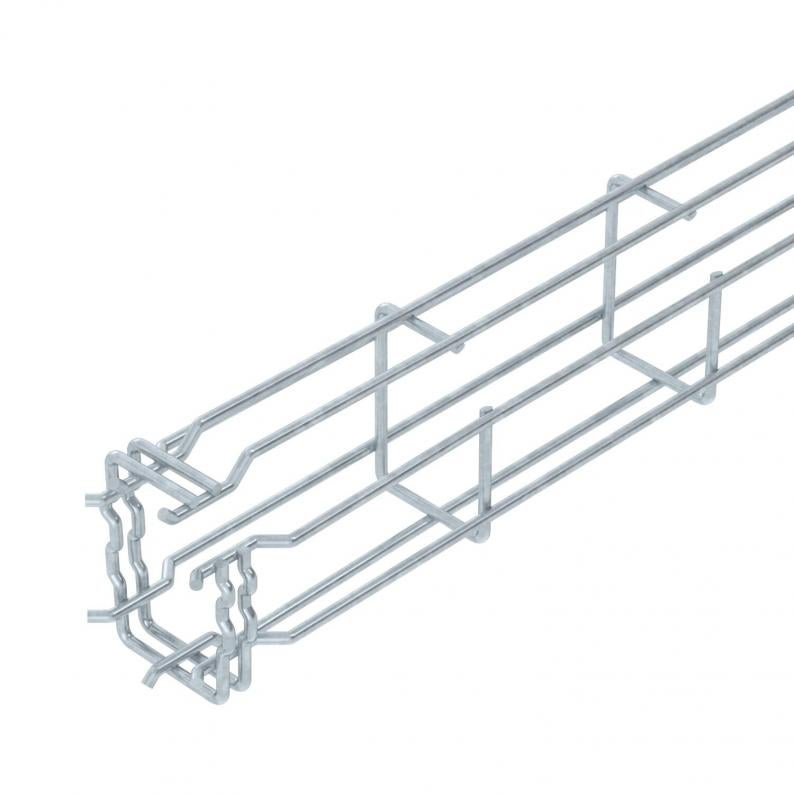

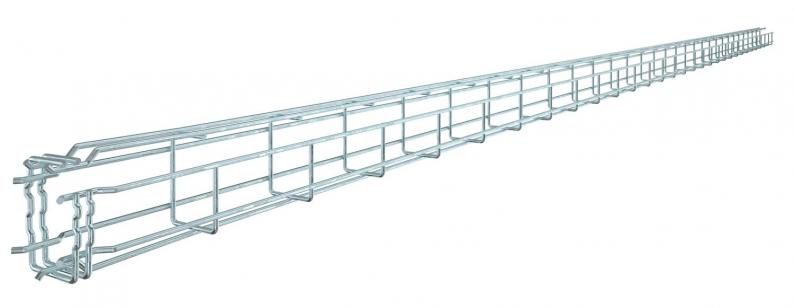

Caminho de cabos em varão G Magic® 75 FT
Tipo G-GRM 75 50 FT
Ref. 6005523
EAN 4012195686408
Ref. / Tipo
6005523 / G-GRM 75 50 FT
Comprimento
3000 mm
Largura
50 mm
Altura
75 mm
Funktionsgaranti
sim
Secção transversal útil
22 cm²
Diâmetro do arame
3,9 mm
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
Dados técnicos

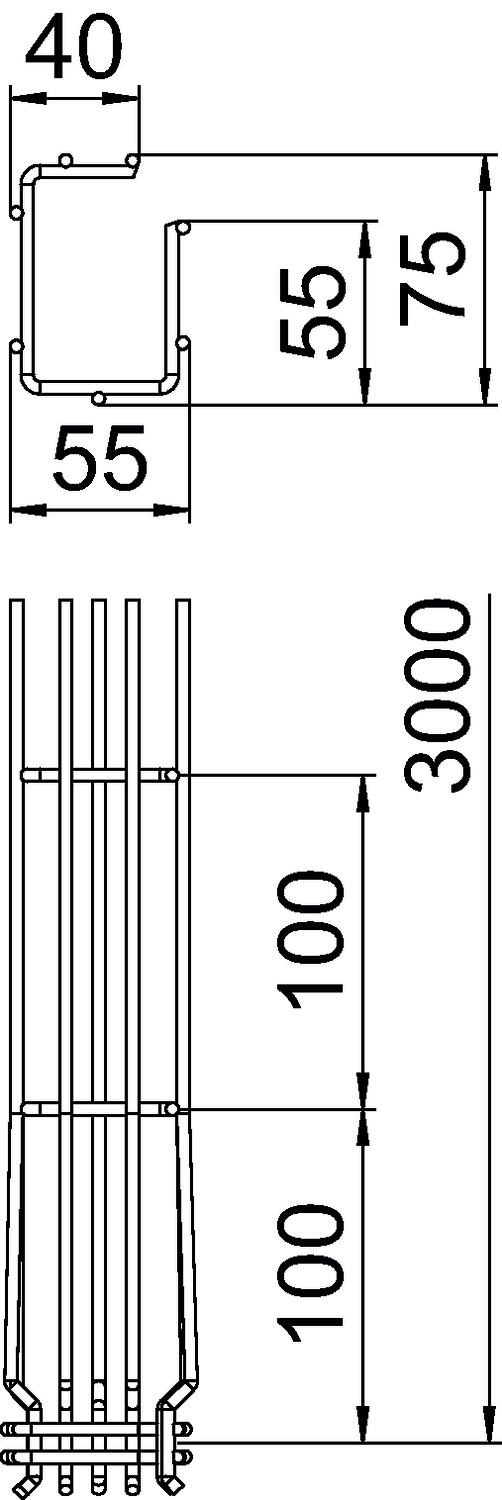

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 75 mm |
| Medida A | 53 mm |
| Medida B | 53 mm |
| Medida H | 73 mm |
| Medida C | 38 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 22 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 2200 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em G |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 75x50x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série G-GRM |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,768 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 1,768 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
