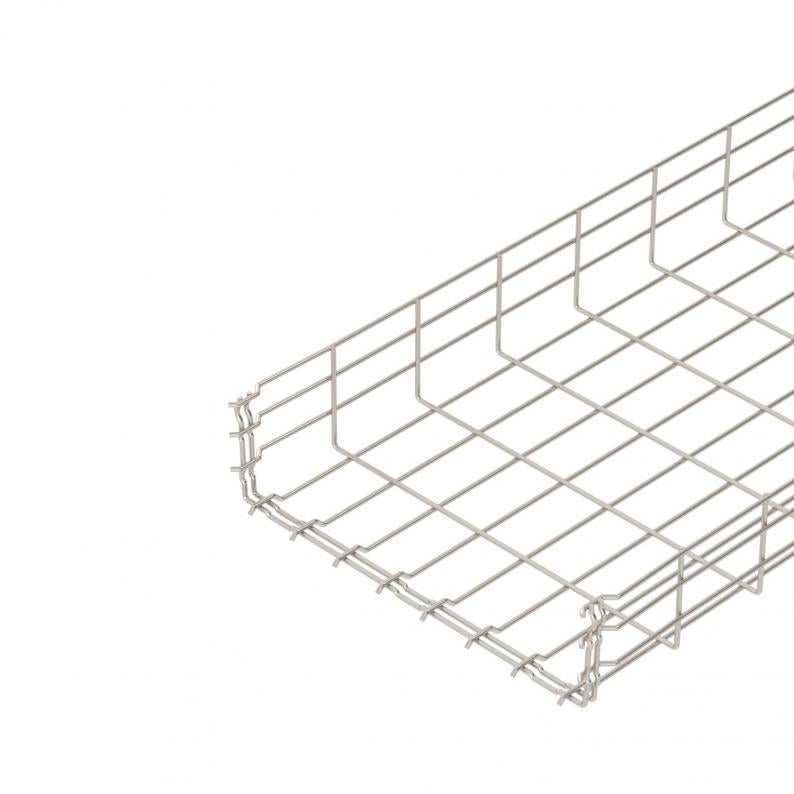

Caminho de cabos em varão GR-Magic® 105 A2
Tipo GRM 105 400 A2
Ref. 6002463
EAN 4012195149675
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.
Dados técnicos

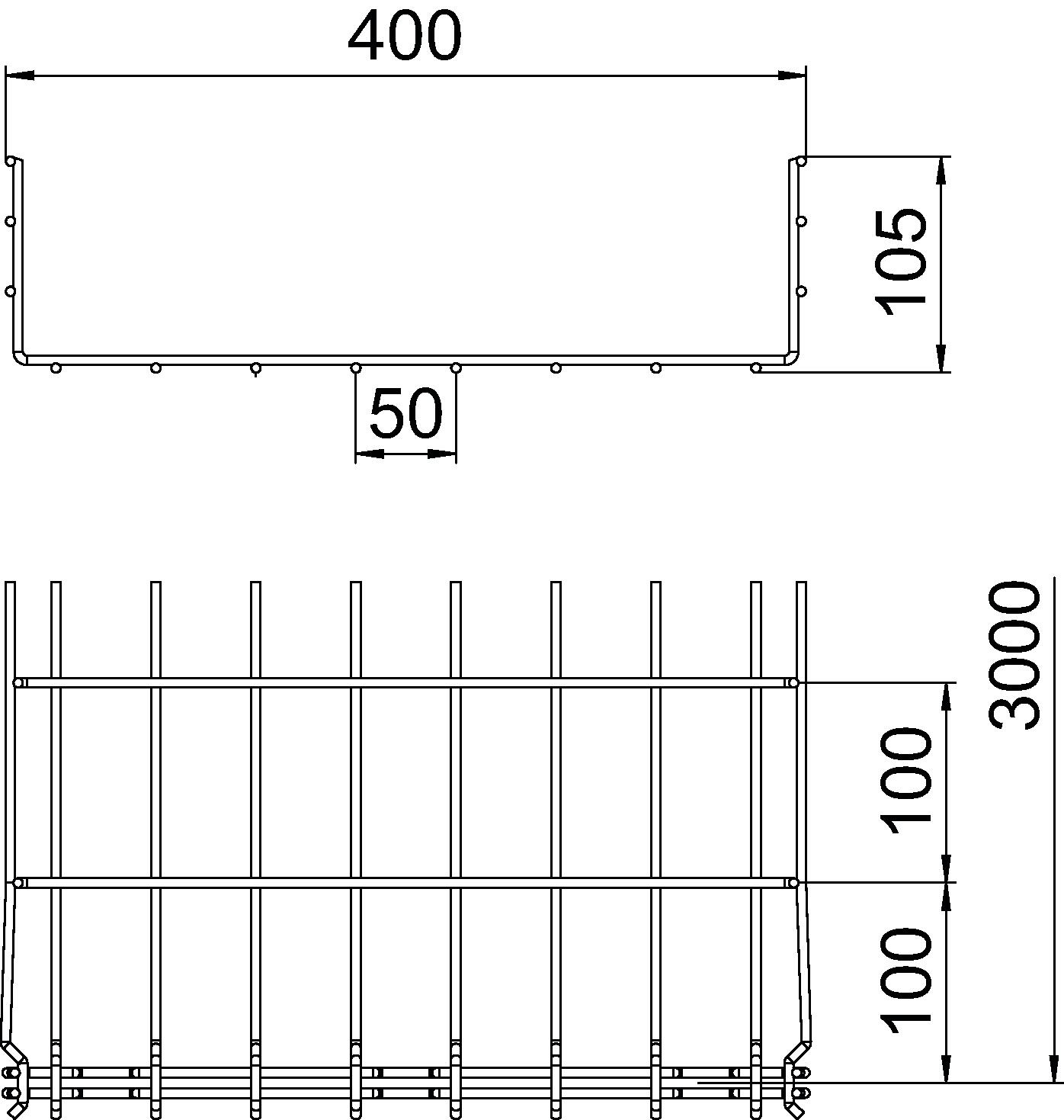

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 105 mm |
| Medida B | 400 mm |
| Medida H | 108 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 363 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 36300 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 4,8 mm |
| Dimensão | 105x400x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 1,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,75 kN/m |
| Distância de apoio de 2,0m | 0,53 kN/m |
| Distância de apoio de 2,5m | 0,38 kN/m |
| Distância de apoio de 3,0m | 0,3 kN/m |
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 13,9094 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,9094 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Tipo
DGRR 400 A2
unid. de venda menor: 3 m
3m
m
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (7)
Declarações (5)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
GRM 105 100 A2
3000
100
105
não
82
3,9
6002451
GRM 105 150 A2
3000
150
105
não
130
3,9
6002455
GRM 105 200 A2
3000
200
105
não
175
4,8
6002457
GRM 105 300 A2
3000
300
105
não
268
4,8
6002460
GRM 105 400 A2
3000
400
105
não
363
4,8
6002463
GRM 105 500 A2
3000
500
105
não
459
4,8
6002466
GRM 105 600 A2
3000
600
105
não
554
4,8
6002469
