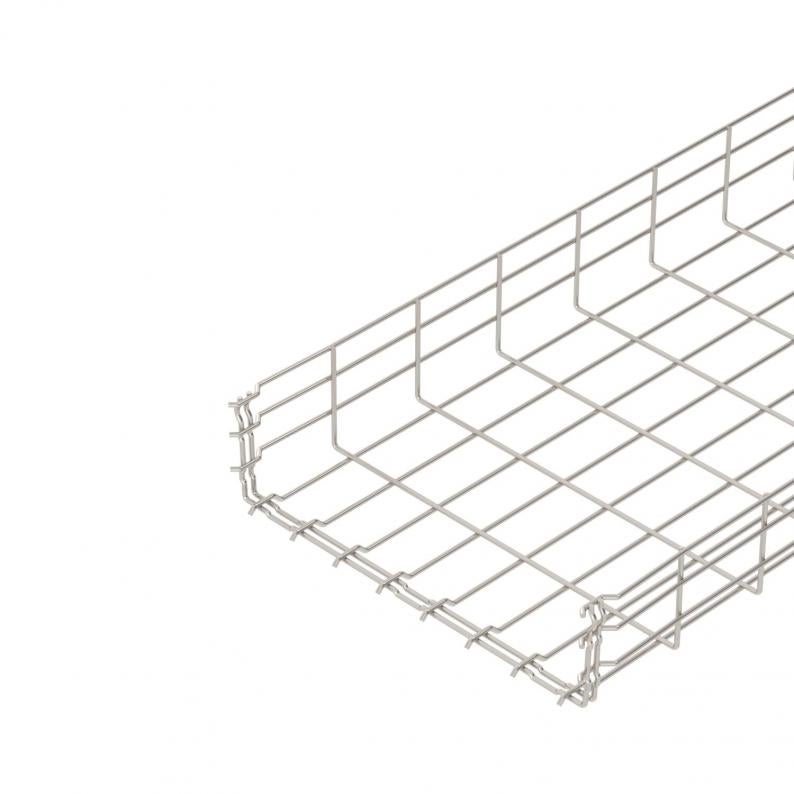

Caminho de cabos em varão GR-Magic® 105 A2
Tipo GRM 105 400 A4
Ref. 6002481
EAN 4012195874966
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

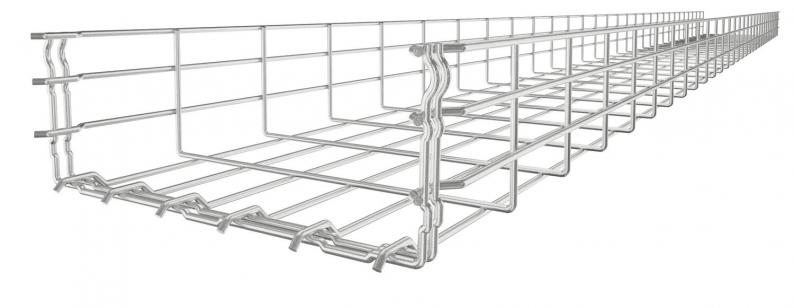

Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.
Dados técnicos

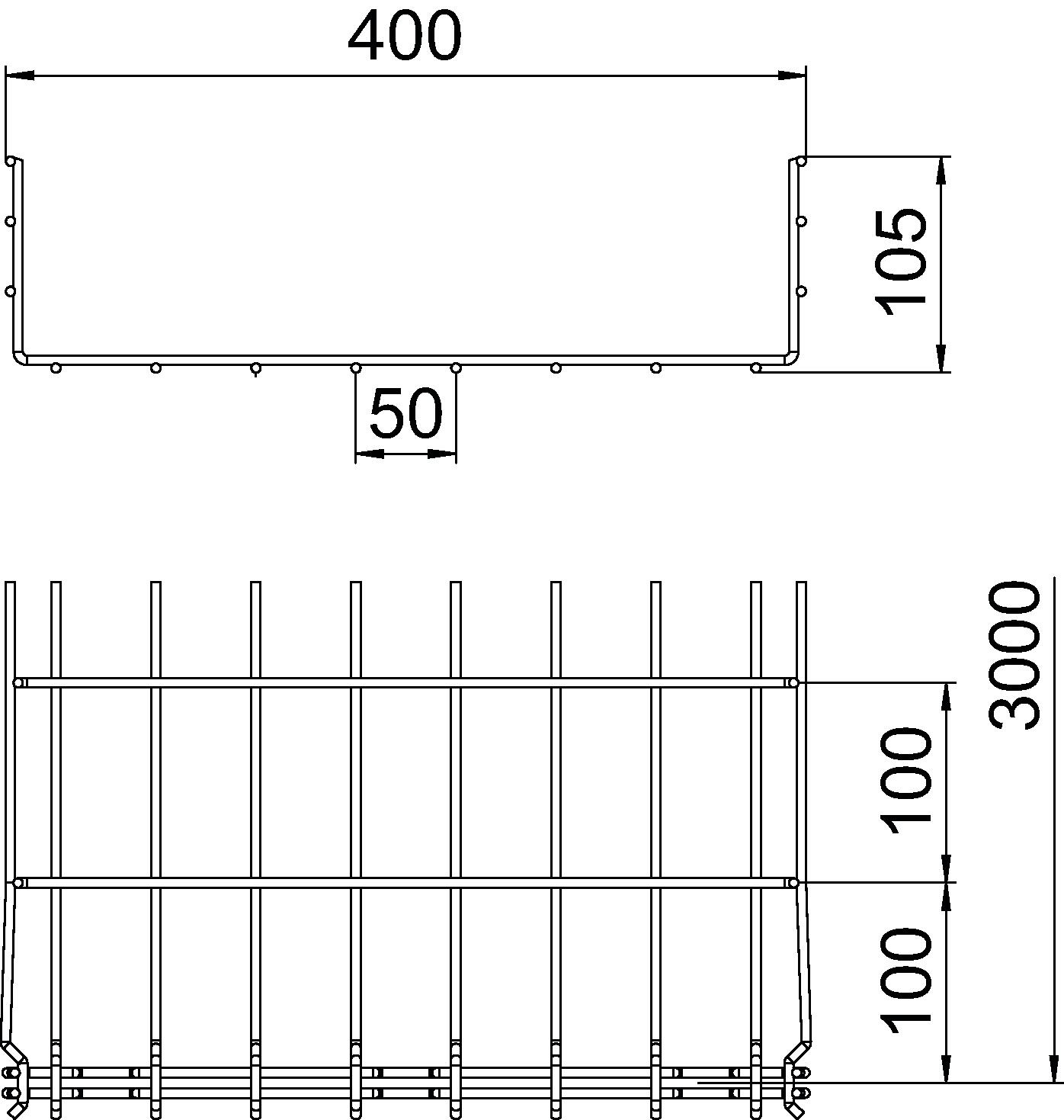

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 105 mm |
| Medida B | 400 mm |
| Medida H | 108 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 363 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 36300 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 4,8 mm |
| Dimensão | 105x400x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4401 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 1,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,75 kN/m |
| Distância de apoio de 2,0m | 0,53 kN/m |
| Distância de apoio de 2,5m | 0,38 kN/m |
| Distância de apoio de 3,0m | 0,3 kN/m |
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 14,0031 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 14,0031 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (7)
Declarações (4)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
GRM 105 100 A4
3000
100
105
não
82
3,9
6002475
GRM 105 150 A4
3000
150
105
não
130
3,9
6002476
GRM 105 200 A4
3000
200
105
não
175
4,8
6002477
GRM 105 300 A4
3000
300
105
não
268
4,8
6002479
GRM 105 400 A4
3000
400
105
não
363
4,8
6002481
GRM 105 500 A4
3000
500
105
não
459
4,8
6002483
GRM 105 600 A4
3000
600
105
não
554
4,8
6002485
Largura
Secção transversal útil
Diâmetro do arame
GRM 105 100 A4
Ref.
6002475
Comprimento
3000
Largura
100
Altura
105
Funktionsgaranti
não
Secção transversal útil
82
Diâmetro do arame
3,9
GRM 105 150 A4
Ref.
6002476
Comprimento
3000
Largura
150
Altura
105
Funktionsgaranti
não
Secção transversal útil
130
Diâmetro do arame
3,9
GRM 105 200 A4
Ref.
6002477
Comprimento
3000
Largura
200
Altura
105
Funktionsgaranti
não
Secção transversal útil
175
Diâmetro do arame
4,8
GRM 105 300 A4
Ref.
6002479
Comprimento
3000
Largura
300
Altura
105
Funktionsgaranti
não
Secção transversal útil
268
Diâmetro do arame
4,8
GRM 105 400 A4
Ref.
6002481
Comprimento
3000
Largura
400
Altura
105
Funktionsgaranti
não
Secção transversal útil
363
Diâmetro do arame
4,8
GRM 105 500 A4
Ref.
6002483
Comprimento
3000
Largura
500
Altura
105
Funktionsgaranti
não
Secção transversal útil
459
Diâmetro do arame
4,8
GRM 105 600 A4
Ref.
6002485
Comprimento
3000
Largura
600
Altura
105
Funktionsgaranti
não
Secção transversal útil
554
Diâmetro do arame
4,8
