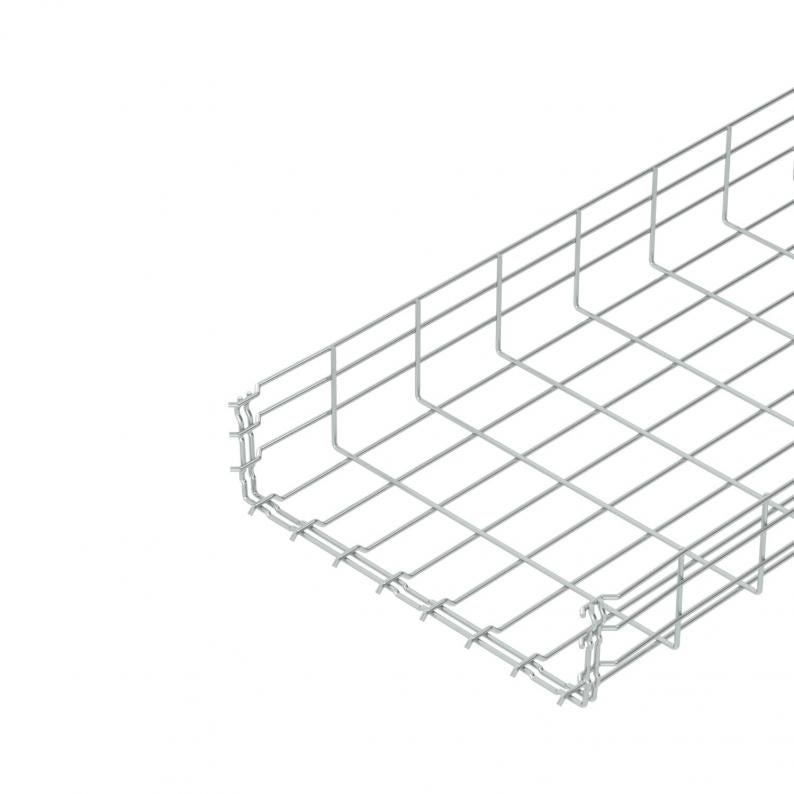

Caminho de cabos em varão GR-Magic® 105 G
Tipo GRM 105 400 G
Ref. 6002410
EAN 4012196020751
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão com união de encaixe rápido com 105 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 105 mm |
| Medida B | 400 mm |
| Medida H | 108 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 363 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 36300 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 4,8 mm |
| Dimensão | 105x400x3000 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 1,6 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,8 kN/m |
| Distância de apoio de 2,0m | 0,5 kN/m |
| Distância de apoio de 2,5m | 0,33 kN/m |
| Distância de apoio de 3,0m | 0,3 kN/m |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,1244 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,1244 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Tipo
DGRR 400 FS
unid. de venda menor: 3 m
3m
m
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (6)
Declarações (5)
Certificados (5)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
GRM 105 100 G
3000
100
105
não
82
3,9
6002402
GRM 105 150 G
3000
150
105
não
130
3,9
6002404
GRM 105 200 G
3000
200
105
não
175
4,8
6002406
GRM 105 300 G
3000
300
105
não
268
4,8
6002408
GRM 105 400 G
3000
400
105
não
363
4,8
6002410
GRM 105 500 G
3000
500
105
não
459
4,8
6002415
GRM 105 600 G
3000
600
105
não
554
4,8
6002417
