Caminho de cabos em varão GR-Magic® 35 A4
Tipo GRM 35 200 A4
Ref. 6000090
EAN 4012195360773
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição

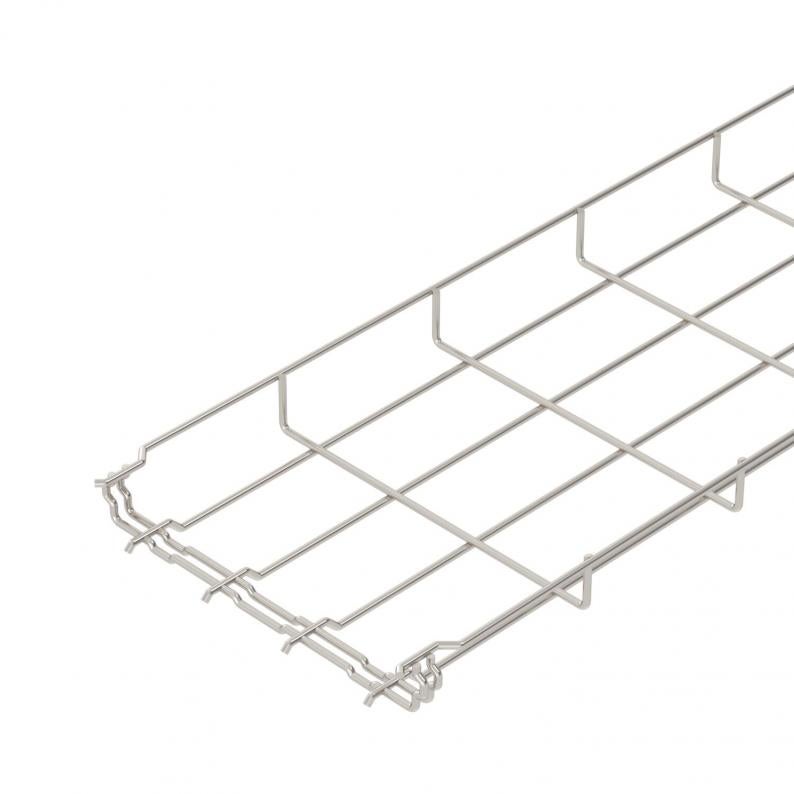

Caminho de cabos em varão com união de encaixe rápido com 35 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para o caminho de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 35/50 = 20 x 100 mm).
Dados técnicos

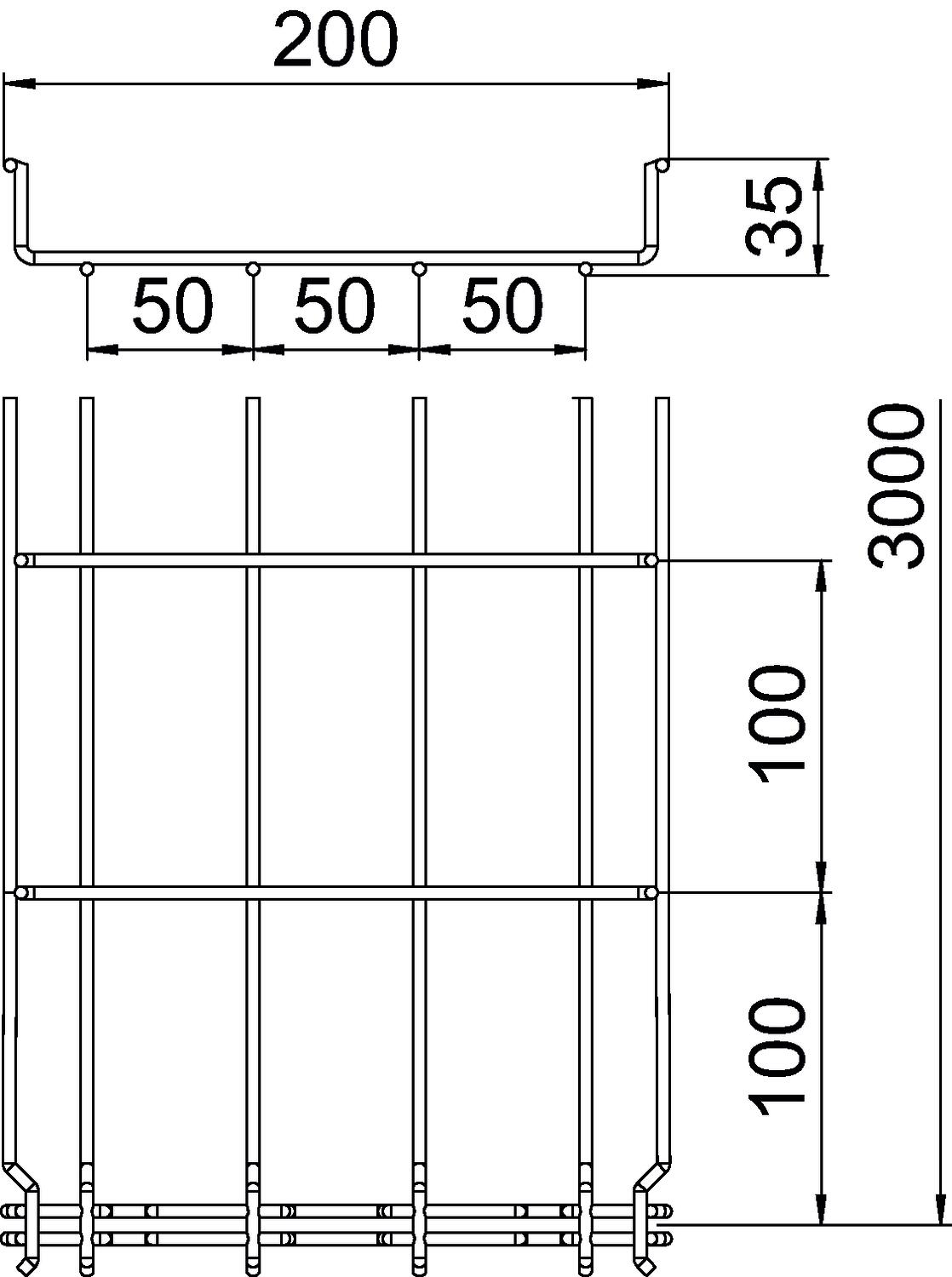

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 35 mm |
| Medida B | 200 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 50,1 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 7000 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 35x200x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4401 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,3 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,14 kN/m |
| Distância de apoio de 2,0m | 0,1 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,8725 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 3,8725 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (6)
Declarações (4)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
GRM 35 50 A4
3000
50
35
não
9,4
3,9
6000086
GRM 35 100 A4
3000
100
35
não
23
3,9
6000087
GRM 35 150 A4
3000
150
35
não
36,6
3,9
6000089
GRM 35 200 A4
3000
200
35
não
50,1
3,9
6000090
GRM 35 300 A4
3000
300
35
não
71,3
4,8
6000091
Largura
Secção transversal útil
Diâmetro do arame
GRM 35 50 A4
Ref.
6000086
Comprimento
3000
Largura
50
Altura
35
Funktionsgaranti
não
Secção transversal útil
9,4
Diâmetro do arame
3,9
GRM 35 100 A4
Ref.
6000087
Comprimento
3000
Largura
100
Altura
35
Funktionsgaranti
não
Secção transversal útil
23
Diâmetro do arame
3,9
GRM 35 150 A4
Ref.
6000089
Comprimento
3000
Largura
150
Altura
35
Funktionsgaranti
não
Secção transversal útil
36,6
Diâmetro do arame
3,9
GRM 35 200 A4
Ref.
6000090
Comprimento
3000
Largura
200
Altura
35
Funktionsgaranti
não
Secção transversal útil
50,1
Diâmetro do arame
3,9
GRM 35 300 A4
Ref.
6000091
Comprimento
3000
Largura
300
Altura
35
Funktionsgaranti
não
Secção transversal útil
71,3
Diâmetro do arame
4,8
