Caminho de cabos em varão GR-Magic® 55 A4
Tipo GRM 55 600 A4
Ref. 6001099
EAN 4012195166139
Ref. / Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição

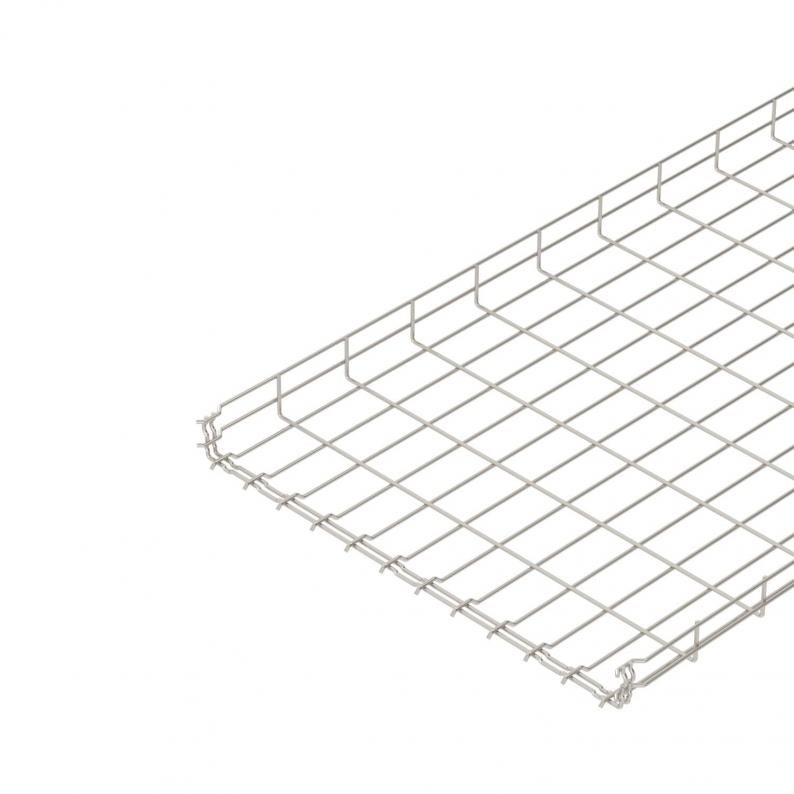

Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (excepção GRM 55/50 = 20 x 100 mm).
Dados técnicos

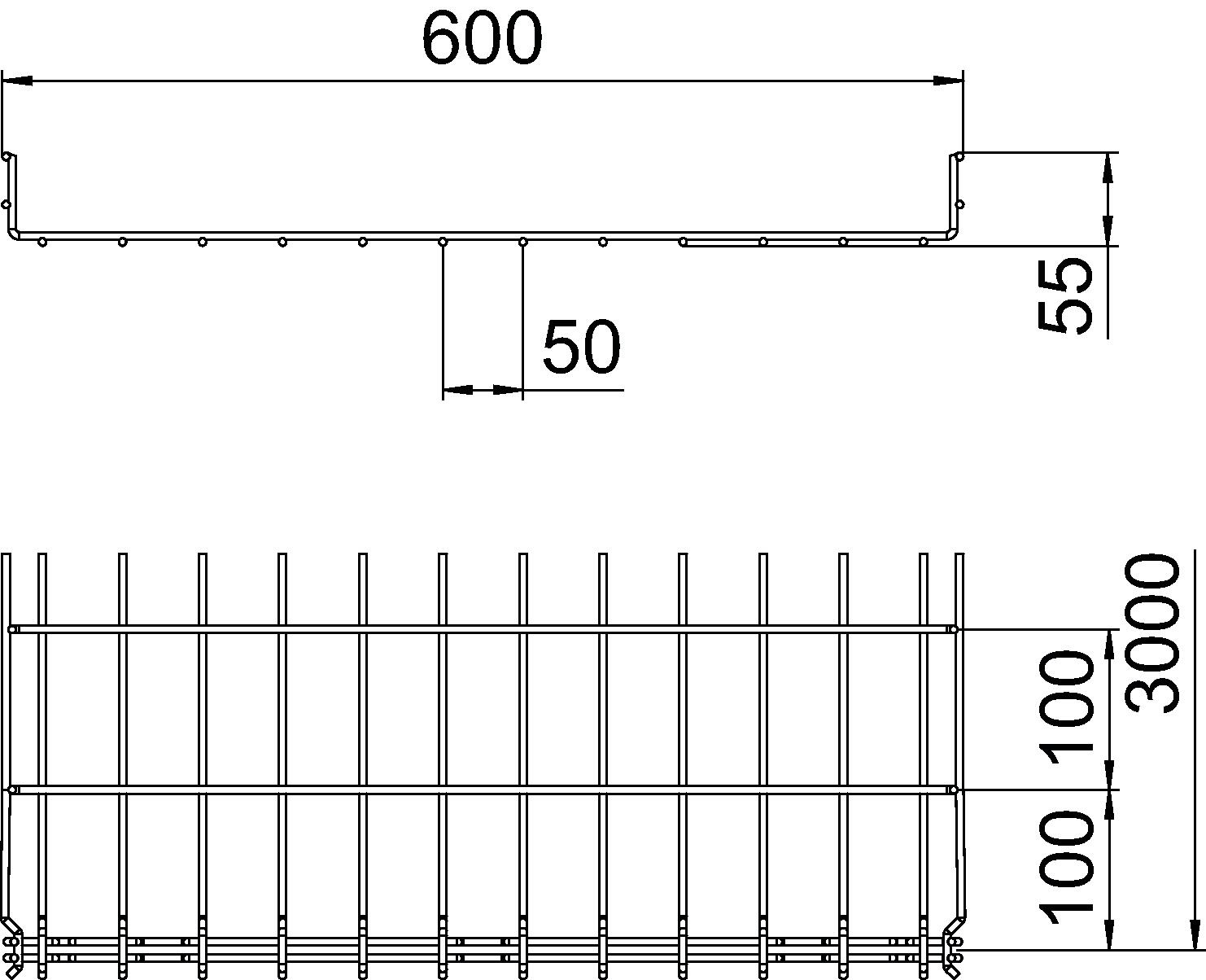

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 55 mm |
| Medida B | 600 mm |
| Medida H | 58 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 265 cm² |
| Aço inoxidável, decapado | sim |
| Secção transversal útil | 26500 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 4,8 mm |
| Dimensão | 55x600x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4401 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,9 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,6 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,25 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 16,0513 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 16,0513 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (9)
Declarações (4)
Certificados (3)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
GRM 55 50 A4
3000
50
55
sim
16
3,9
6001087
GRM 55 100 A4
3000
100
55
sim
40
3,9
6001088
GRM 55 150 A4
3000
150
55
sim
63
3,9
6001090
GRM 55 200 A4
3000
200
55
sim
87
3,9
6001091
GRM 55 300 A4
3000
300
55
sim
129
4,8
6001093
GRM 55 400 A4
3000
400
55
sim
175
4,8
6001095
GRM 55 500 A4
3000
500
55
não
220
4,8
6001097
GRM 55 600 A4
3000
600
55
não
265
4,8
6001099
