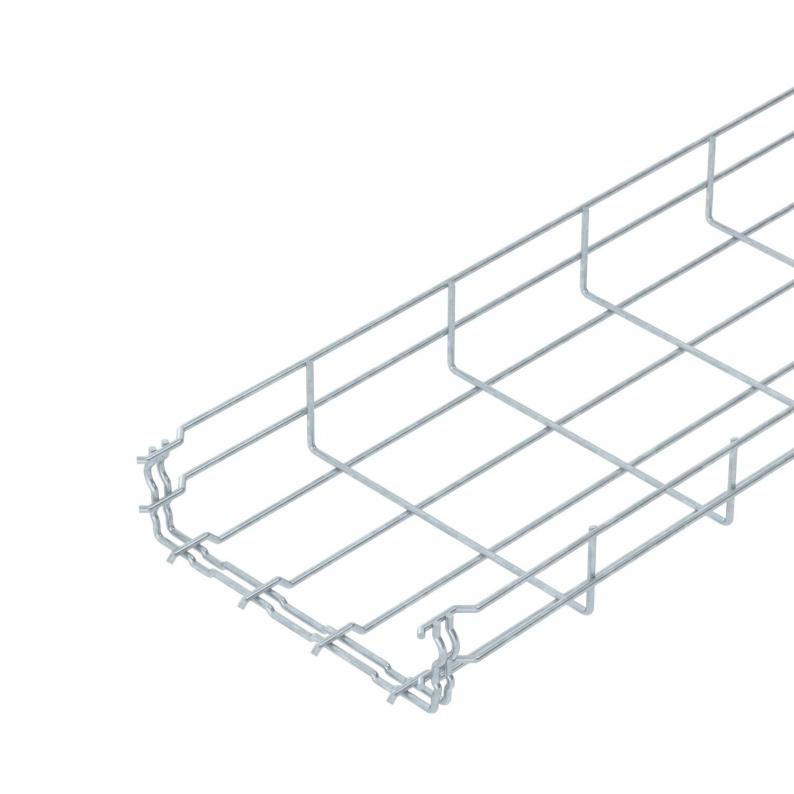

Caminho de cabos em varão GR-Magic® 55 FT
Tipo GRM 55 200 FT
Ref. 6001420
EAN 4012196814930
Ref. / Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para informações precisas sobre a classificação UL devem ser consultadas as certificações aplicáveis.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para informações precisas sobre a classificação UL devem ser consultadas as certificações aplicáveis.
Para caminhos de cabos em varão não são necessários outros componentes de ligação, estes são simplesmente encaixados uns nos outros. A largura de malha é de 50 x 100 mm (exceção GRM 55/50 = 20 x 100 mm).
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 55 mm |
| Medida B | 200 mm |
| Medida H | 58 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 87 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 8700 mm² |
| Separador integrado | sem |
| Conector sem parafuso | sim |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 3,9 mm |
| Dimensão | 55x200x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Proteção antifogo | Manutenção de funções estrutura de suporte específica para cabos |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série GRM |
Cargas
| Distância de apoio de 1,0 m | 0,35 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,2 kN/m |
| Distância de apoio de 2,0m | 0,1 kN/m |
| Distância de apoio de 2,5m | 0,1 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,1628 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,1628 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Tipo
DGRR 200 FT
unid. de venda menor: 3 m
3m
m
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (8)
Declarações (5)
Certificados (7)
Instruções e ajudas (4)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
GRM 55 50 FT
3000
50
55
sim
16
3,9
6001415
GRM 55 100 FT
3000
100
55
sim
40
3,9
6001416
GRM 55 150 FT
3000
150
55
sim
63
3,9
6001418
GRM 55 200 FT
3000
200
55
sim
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
sim
87
4,8
6001421
GRM 55 300 FT
3000
300
55
sim
129
4,8
6001424
GRM 55 400 FT
3000
400
55
sim
175
4,8
6001428
GRM 55 500 FT
3000
500
55
não
220
4,8
6001432
GRM 55 600 FT
3000
600
55
não
265
4,8
6001436
