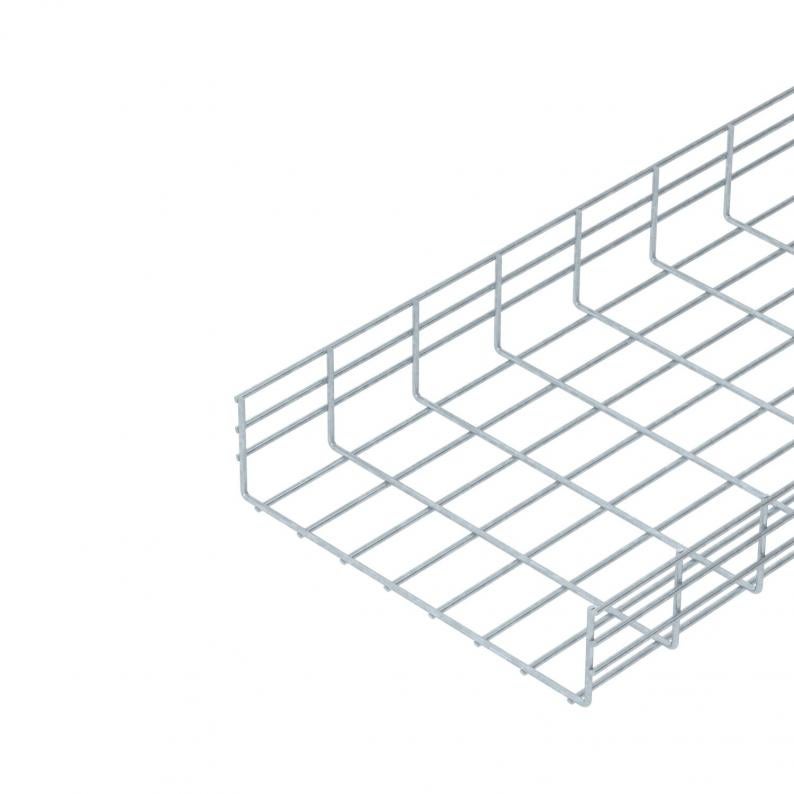

Caminho de cabos em varão para grandes cargas SGR 105 FT
Tipo SGR 105 400 FT
Ref. 6003402
EAN 4012195651765
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição

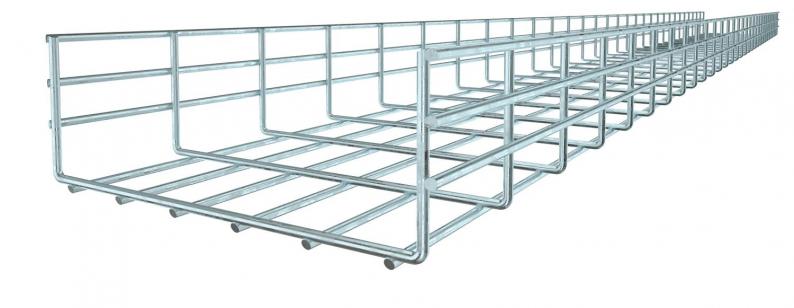

Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

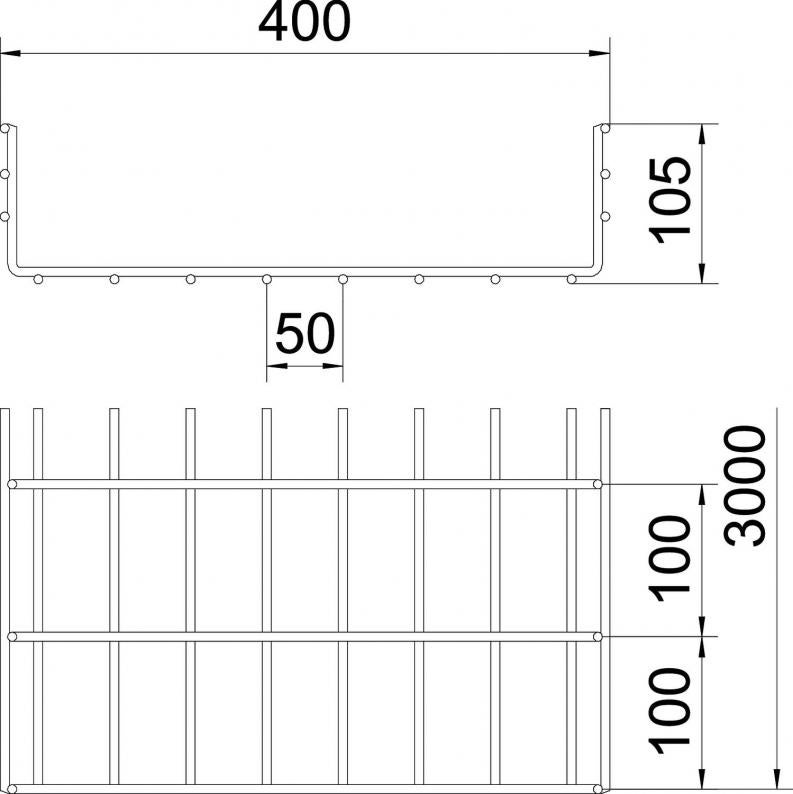

A largura de malha é de 50 x 100 mm.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 105 mm |
| Medida B | 400 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 363 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 36300 mm² |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 6 mm |
| Dimensão | 105x400x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
Cargas
| Distância de apoio de 1,0 m | 3,5 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,9 kN/m |
| Distância de apoio de 2,0m | 1,2 kN/m |
| Distância de apoio de 2,5m | 0,85 kN/m |
| Distância de apoio de 3,0m | 0,7 kN/m |
| Distância de apoio de 3,5m | 0,62 kN/m |
| Distância de apoio de 4,0m | 0,45 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,041 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,041 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6065600
Grampo para tampa, universal A2Tipo
DKU A2
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
SGR 105 150 FT
3000
150
105
não
130
6
6003175
SGR 105 200 FT
3000
200
105
não
175
6
6003214
SGR 105 300 FT
3000
300
105
não
268
6
6003309
SGR 105 400 FT
3000
400
105
não
363
6
6003402
SGR 105 500 FT
3000
500
105
não
459
6
6003515
SGR 105 600 FT
3000
600
105
não
554
6
6003616
Largura
Secção transversal útil
SGR 105 150 FT
Ref.
6003175
Comprimento
3000
Largura
150
Altura
105
Funktionsgaranti
não
Secção transversal útil
130
Diâmetro do arame
6
SGR 105 200 FT
Ref.
6003214
Comprimento
3000
Largura
200
Altura
105
Funktionsgaranti
não
Secção transversal útil
175
Diâmetro do arame
6
SGR 105 300 FT
Ref.
6003309
Comprimento
3000
Largura
300
Altura
105
Funktionsgaranti
não
Secção transversal útil
268
Diâmetro do arame
6
SGR 105 400 FT
Ref.
6003402
Comprimento
3000
Largura
400
Altura
105
Funktionsgaranti
não
Secção transversal útil
363
Diâmetro do arame
6
SGR 105 500 FT
Ref.
6003515
Comprimento
3000
Largura
500
Altura
105
Funktionsgaranti
não
Secção transversal útil
459
Diâmetro do arame
6
SGR 105 600 FT
Ref.
6003616
Comprimento
3000
Largura
600
Altura
105
Funktionsgaranti
não
Secção transversal útil
554
Diâmetro do arame
6
