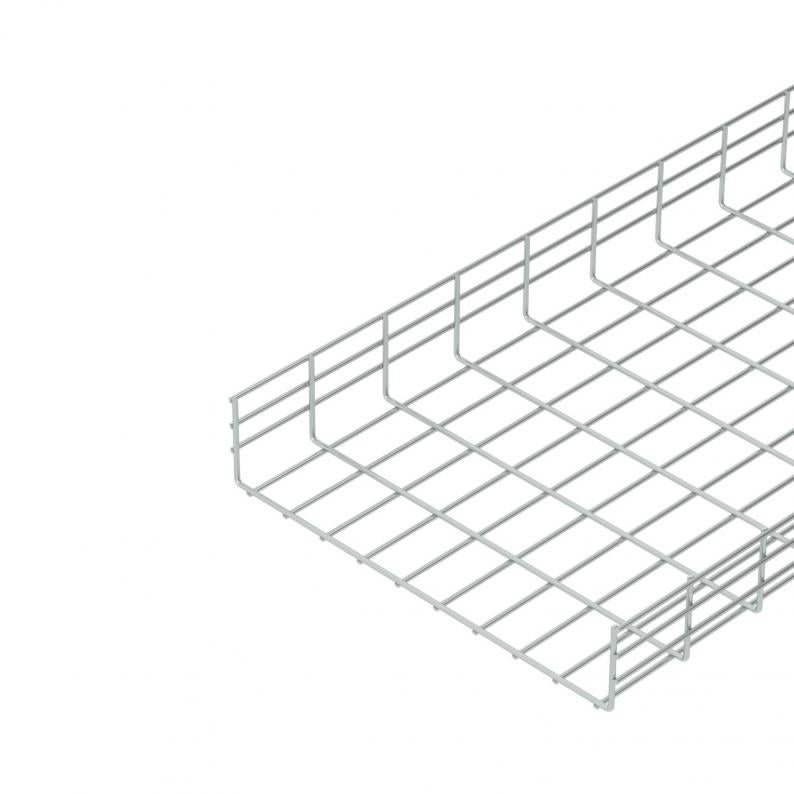

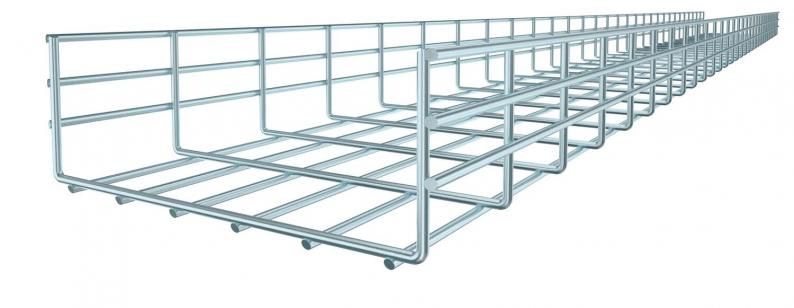

Caminho de cabos em varão para grandes cargas SGR 105 G
Tipo SGR 105 500 G
Ref. 6002620
EAN 4012196397945
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminhos de cabos em varão electrosoldado com altura de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
A largura de malha é de 50 x 100 mm.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 500 mm |
| Altura | 105 mm |
| Medida B | 500 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 459 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 45900 mm² |
| Separador integrado | sem |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 6 mm |
| Dimensão | 105x500x3000 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
Cargas
| Distância de apoio de 1,0 m | 3,8 kN/m |
|---|---|
| Distância de apoio de 1,5m | 2 kN/m |
| Distância de apoio de 2,0m | 1,3 kN/m |
| Distância de apoio de 2,5m | 0,93 kN/m |
| Distância de apoio de 3,0m | 0,75 kN/m |
| Distância de apoio de 3,5m | 0,64 kN/m |
| Distância de apoio de 4,0m | 0,45 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,3239 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,3239 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
