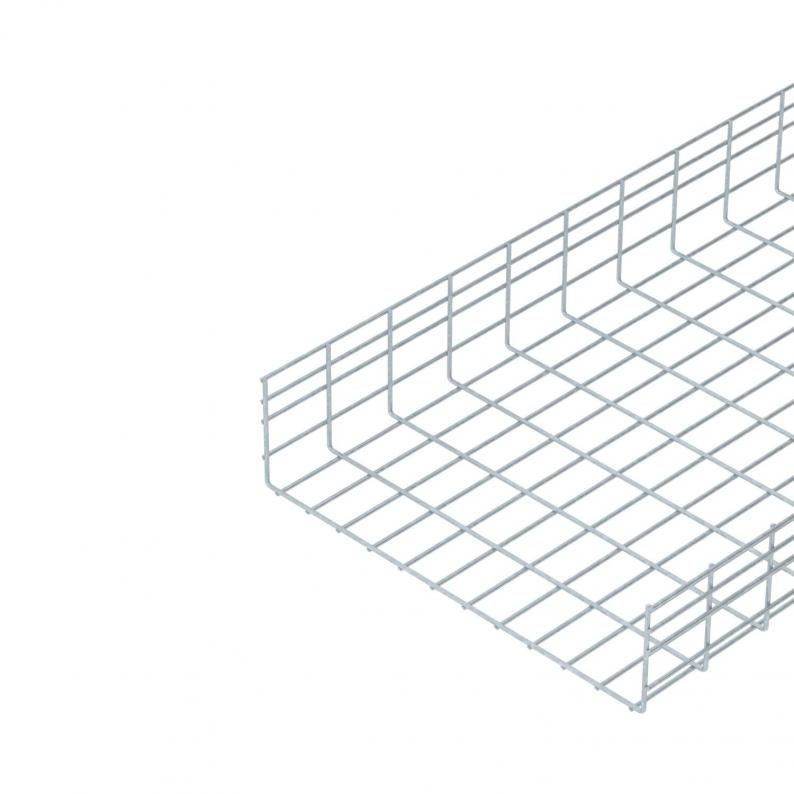

Caminho de cabos em varão para grandes cargas SGR 155 FT
Tipo SGR 155 600 FT
Ref. 6003698
EAN 4012195380313
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminhos de cabos em varão eletrosoldado com altura de 155 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
A largura de malha é de 50 x 100 mm.
Dados técnicos

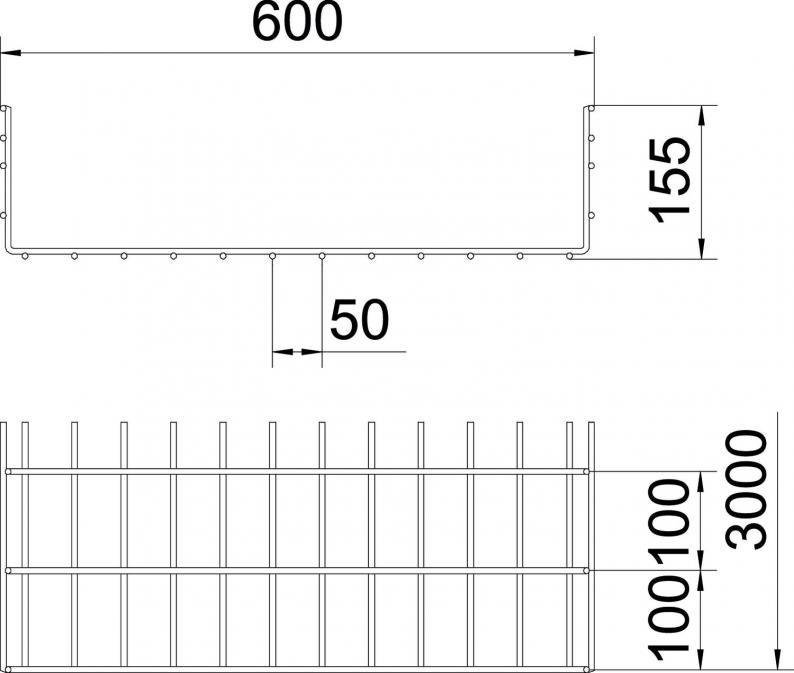

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 155 mm |
| Medida B | 600 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 888 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 88800 mm² |
| Separador integrado | sem |
| Conector sem parafuso | não |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 6 mm |
| Dimensão | 155x600x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
Cargas
| Distância de apoio de 1,0 m | 4,9 kN/m |
|---|---|
| Distância de apoio de 1,5m | 3,2 kN/m |
| Distância de apoio de 2,0m | 2,2 kN/m |
| Distância de apoio de 2,5m | 1,6 kN/m |
| Distância de apoio de 3,0m | 1,25 kN/m |
| Distância de apoio de 3,5m | 1,03 kN/m |
| Distância de apoio de 4,0m | 0,8 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 13,1124 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,1124 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6065600
Grampo para tampa, universal A2Tipo
DKU A2
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
SGR 155 300 FT
3000
300
155
não
438
6
6003692
SGR 155 450 FT
3000
450
155
não
663
6
6003695
SGR 155 500 FT
3000
500
155
não
738
6
6003696
SGR 155 600 FT
3000
600
155
não
888
6
6003698
Largura
Secção transversal útil
SGR 155 300 FT
Ref.
6003692
Comprimento
3000
Largura
300
Altura
155
Funktionsgaranti
não
Secção transversal útil
438
Diâmetro do arame
6
SGR 155 450 FT
Ref.
6003695
Comprimento
3000
Largura
450
Altura
155
Funktionsgaranti
não
Secção transversal útil
663
Diâmetro do arame
6
SGR 155 500 FT
Ref.
6003696
Comprimento
3000
Largura
500
Altura
155
Funktionsgaranti
não
Secção transversal útil
738
Diâmetro do arame
6
SGR 155 600 FT
Ref.
6003698
Comprimento
3000
Largura
600
Altura
155
Funktionsgaranti
não
Secção transversal útil
888
Diâmetro do arame
6
