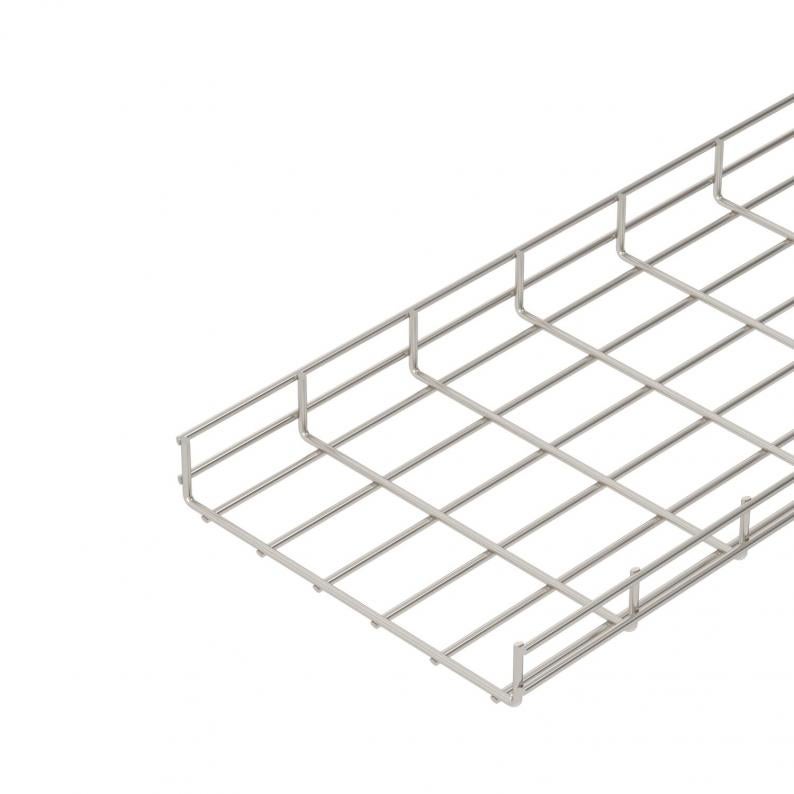

Caminho de cabos em varão para grandes cargas SGR 55 A2
Tipo SGR 55 300 A2
Ref. 6000925
EAN 4012196622146
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição

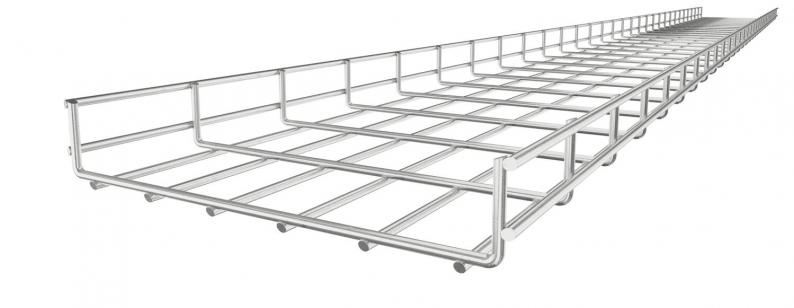

Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
A largura de malha é de 50 x 100 mm.
Dados técnicos

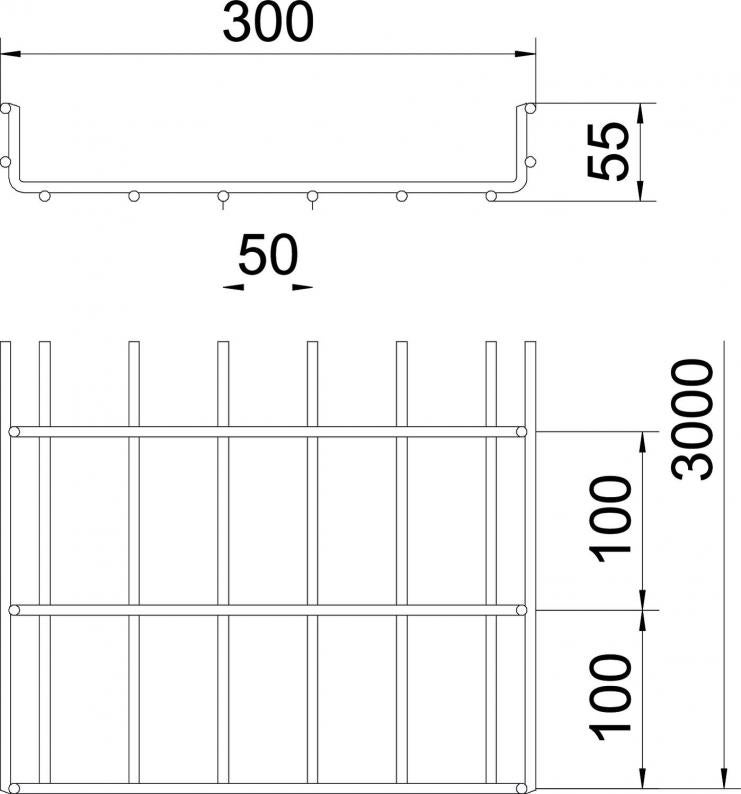

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 300 mm |
| Altura | 55 mm |
| Medida B | 300 mm |
Dados técnicos
| Versão conector | sem conector |
|---|---|
| Secção transversal útil | 129 cm² |
| Secção transversal útil | 12900 mm² |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 6 mm |
| Dimensão | 55x300x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
Cargas
| Distância de apoio de 1,0 m | 2 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,3 kN/m |
| Distância de apoio de 2,0m | 0,75 kN/m |
| Distância de apoio de 2,5m | 0,45 kN/m |
| Distância de apoio de 3,0m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 15,2129 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 15,2129 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6065600
Grampo para tampa, universal A2Tipo
DKU A2
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (5)
Declarações (4)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
Ref.
SGR 55 100 A2
3000
100
55
40
6
6000909
SGR 55 150 A2
3000
150
55
63
6
6000913
SGR 55 200 A2
3000
200
55
87
6
6000917
SGR 55 300 A2
3000
300
55
129
6
6000925
SGR 55 400 A2
3000
400
55
175
6
6000933
SGR 55 500 A2
3000
500
55
220
6
6000941
SGR 55 600 A2
3000
600
55
265
6
6000958
Largura
Secção transversal útil
SGR 55 100 A2
Ref.
6000909
Comprimento
3000
Largura
100
Altura
55
Secção transversal útil
40
Diâmetro do arame
6
SGR 55 150 A2
Ref.
6000913
Comprimento
3000
Largura
150
Altura
55
Secção transversal útil
63
Diâmetro do arame
6
SGR 55 200 A2
Ref.
6000917
Comprimento
3000
Largura
200
Altura
55
Secção transversal útil
87
Diâmetro do arame
6
SGR 55 300 A2
Ref.
6000925
Comprimento
3000
Largura
300
Altura
55
Secção transversal útil
129
Diâmetro do arame
6
SGR 55 400 A2
Ref.
6000933
Comprimento
3000
Largura
400
Altura
55
Secção transversal útil
175
Diâmetro do arame
6
SGR 55 500 A2
Ref.
6000941
Comprimento
3000
Largura
500
Altura
55
Secção transversal útil
220
Diâmetro do arame
6
SGR 55 600 A2
Ref.
6000958
Comprimento
3000
Largura
600
Altura
55
Secção transversal útil
265
Diâmetro do arame
6
