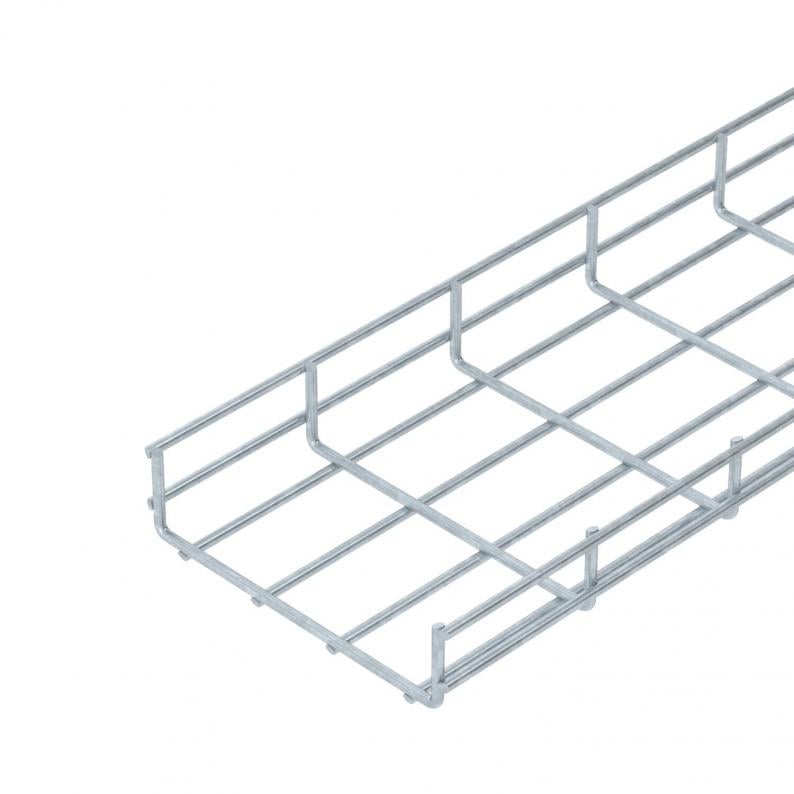

Caminho de cabos em varão para grandes cargas SGR 55 FT
Tipo SGR 55 200 FT
Ref. 6000209
EAN 4012195651758
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição
Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
A largura de malha é de 50 x 100 mm.
Dados técnicos

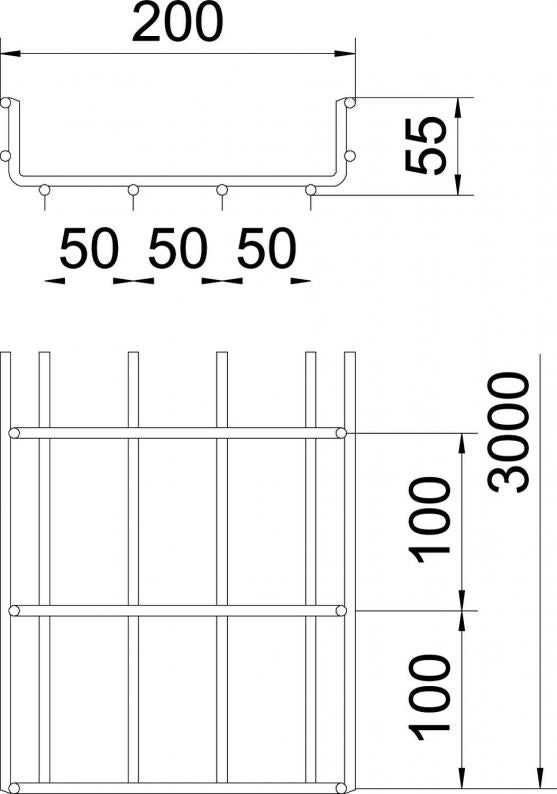

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 55 mm |
| Medida B | 200 mm |
Dados técnicos
| Versão conector | sem conector |
|---|---|
| Secção transversal útil | 87 cm² |
| Secção transversal útil | 8700 mm² |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 6 mm |
| Dimensão | 55x200x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
Cargas
| Distância de apoio de 1,0 m | 2 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,15 kN/m |
| Distância de apoio de 2,0m | 0,75 kN/m |
| Distância de apoio de 2,5m | 0,5 kN/m |
| Distância de apoio de 3,0m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 4,9418 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 4,9418 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6065600
Grampo para tampa, universal A2Tipo
DKU A2
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
Ref.
SGR 55 100 FT
3000
100
55
40
6
6000122
SGR 55 150 FT
3000
150
55
63
6
6000190
SGR 55 200 FT
3000
200
55
87
6
6000209
SGR 55 300 FT
3000
300
55
129
6
6000331
SGR 55 400 FT
3000
400
55
175
6
6000451
SGR 55 500 FT
3000
500
55
220
6
6000515
SGR 55 600 FT
3000
600
55
265
6
6000775
