Caminho de cabos em varão para grandes cargas SGR 55 G
Tipo SGR 55 200 G
Ref. 6005474
EAN 4012196397792
Ref. / Tipo
Comprimento
Largura
Altura
Secção transversal útil
Diâmetro do arame
unid. de venda menor: 3 m
3m
m
Descrição

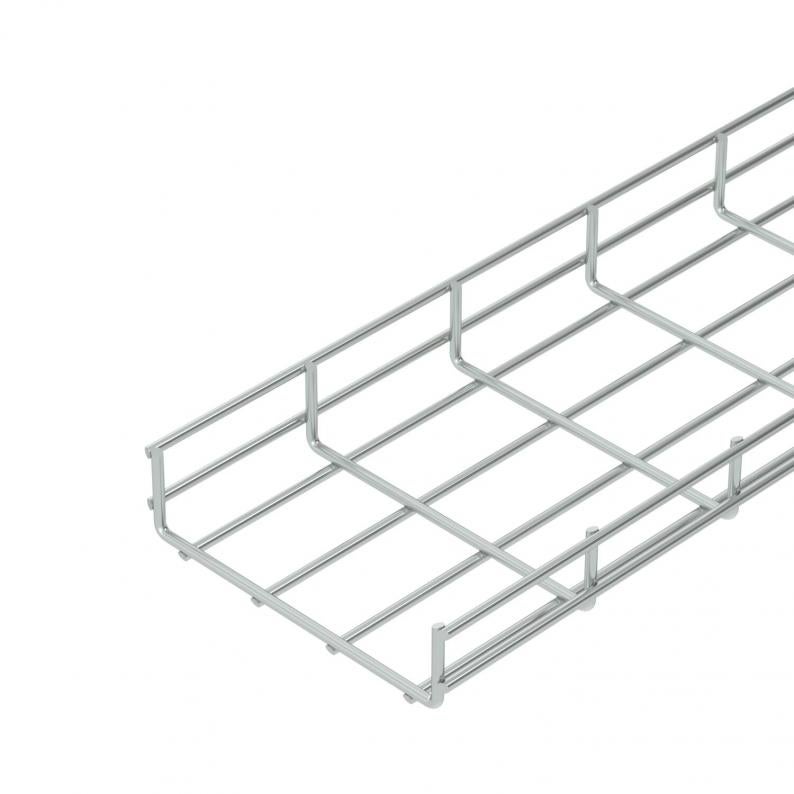

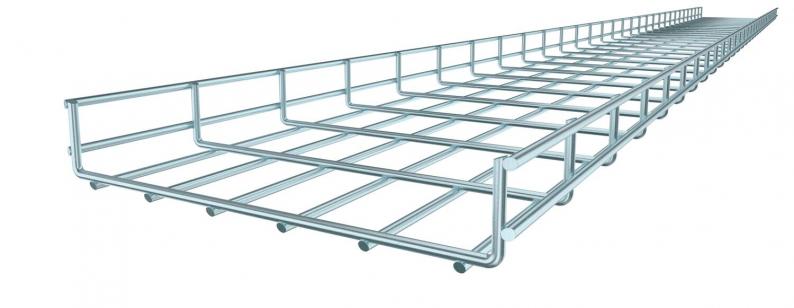

Caminhos de cabos em varão electrosoldado com altura de 55 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
A largura de malha é de 50 x 100 mm.
Versão em aço inox mediante pedido.
Dados técnicos

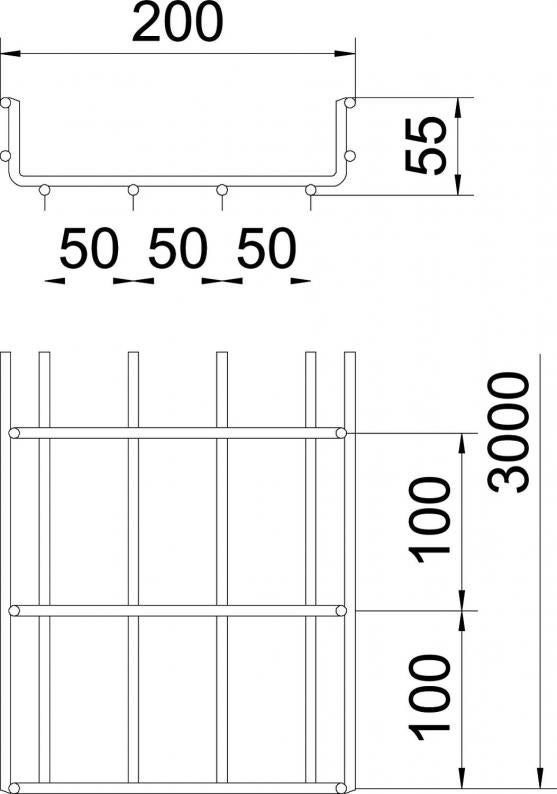

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 55 mm |
| Medida B | 200 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 87 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 8700 mm² |
| Forma do perfil | Forma em U |
| Conformidade com ROHS | sim |
| Diâmetro do arame | 6 mm |
| Dimensão | 55x200x3000 |
| Superfície | eletrogalvanizado |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
Cargas
| Distância de apoio de 1,0 m | 2 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,15 kN/m |
| Distância de apoio de 2,0m | 0,75 kN/m |
| Distância de apoio de 3,0m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 4,451 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 4,451 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6065600
Grampo para tampa, universal A2Tipo
DKU A2
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Secção transversal útil
Diâmetro do arame
Ref.
SGR 55 100 G
3000
100
55
não
40
6
6005470
SGR 55 200 G
3000
200
55
não
87
6
6005474
SGR 55 300 G
3000
300
55
não
129
6
6005476
SGR 55 400 G
3000
400
55
não
175
6
6005478
SGR 55 500 G
3000
500
55
não
220
6
6005480
Largura
Secção transversal útil
SGR 55 100 G
Ref.
6005470
Comprimento
3000
Largura
100
Altura
55
Funktionsgaranti
não
Secção transversal útil
40
Diâmetro do arame
6
SGR 55 200 G
Ref.
6005474
Comprimento
3000
Largura
200
Altura
55
Funktionsgaranti
não
Secção transversal útil
87
Diâmetro do arame
6
SGR 55 300 G
Ref.
6005476
Comprimento
3000
Largura
300
Altura
55
Funktionsgaranti
não
Secção transversal útil
129
Diâmetro do arame
6
SGR 55 400 G
Ref.
6005478
Comprimento
3000
Largura
400
Altura
55
Funktionsgaranti
não
Secção transversal útil
175
Diâmetro do arame
6
SGR 55 500 G
Ref.
6005480
Comprimento
3000
Largura
500
Altura
55
Funktionsgaranti
não
Secção transversal útil
220
Diâmetro do arame
6
