Caminho de cabos LG 60, 6 m VS FT SOMY
Tipo LG 660 VS 6 FTSO
Ref. 7188668
EAN 4012196543915
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição

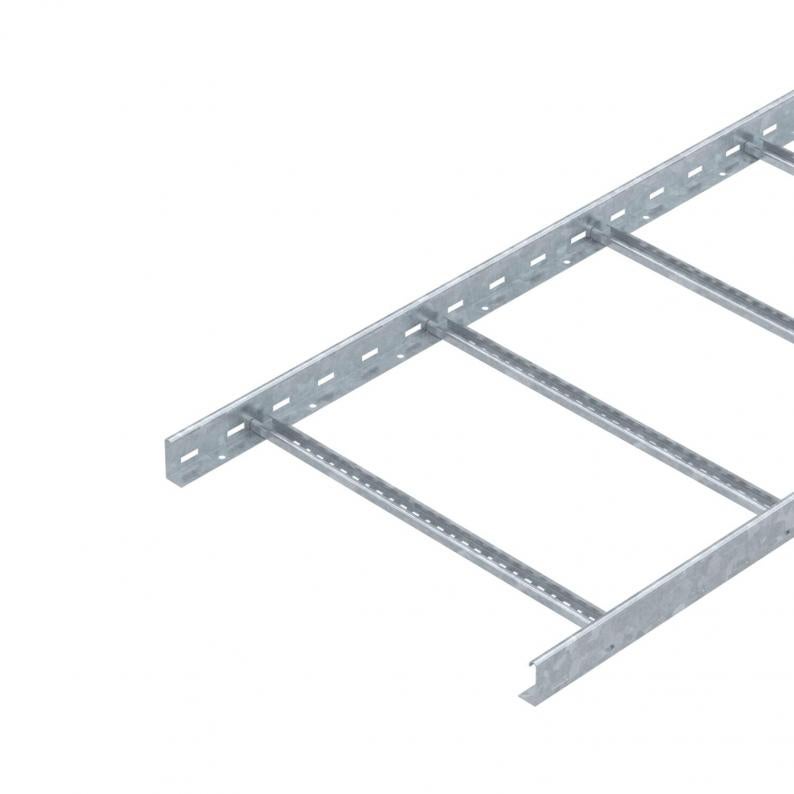

Caminhos de cabos tipo escada, altura lateral de 60 mm e perfil separador rebitado.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
O caminho de cabos tipo escada é fornecido fechado sobre as travessas longitudinais. O revestimento da superfície é galvanização por imersão a quente, com elevada espessura de zinco.
Dados técnicos
Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 60 mm |
| Medida B | 600 mm |
| Dimensão de ranhura degrau | 16,50 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 29800 mm² |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | rebite cego |
| Dimensão | 60 x 600 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,5 mm |
| Dimensão | 60x600x6000 |
| Superfície | galvanizado a quente após maquinação 85µm |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série LG |
Cargas
| Distância de apoio de 1,5m | 3,1 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,5 kN/m |
| Distância de apoio de 3,0m | 1,1 kN/m |
| Distância de apoio de 3,5m | 0,75 kN/m |
| Distância de apoio de 4,0m | 0,45 kN/m |
| Distância de apoio de 4,5m | 0,3 kN/m |
| Distância de apoio de 5,0m | 0,15 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 8,6629 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,6629 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
LVG 60 FT SO
7189253
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Ref. 7189253
Straight connector cable ladders 60 FT SOMYTipo
LVG 60 FT SO
unid. de venda menor: 20 Unidade
20Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Superfície
Material
Ref.
LG 620 VS 6 FTSO
6000
200
não
1,5
galvanizado a quente após maquinação 85µm
Aço
7188629
LG 640 VS 6 FTSO
6000
400
não
1,5
galvanizado a quente após maquinação 85µm
Aço
7188633
LG 660 VS 6 FTSO
6000
600
não
1,5
galvanizado a quente após maquinação 85µm
Aço
7188668
Largura
LG 620 VS 6 FTSO
Ref.
7188629
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
galvanizado a quente após maquinação 85µm
Material
Aço
LG 640 VS 6 FTSO
Ref.
7188633
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
galvanizado a quente após maquinação 85µm
Material
Aço
LG 660 VS 6 FTSO
Ref.
7188668
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
galvanizado a quente após maquinação 85µm
Material
Aço
