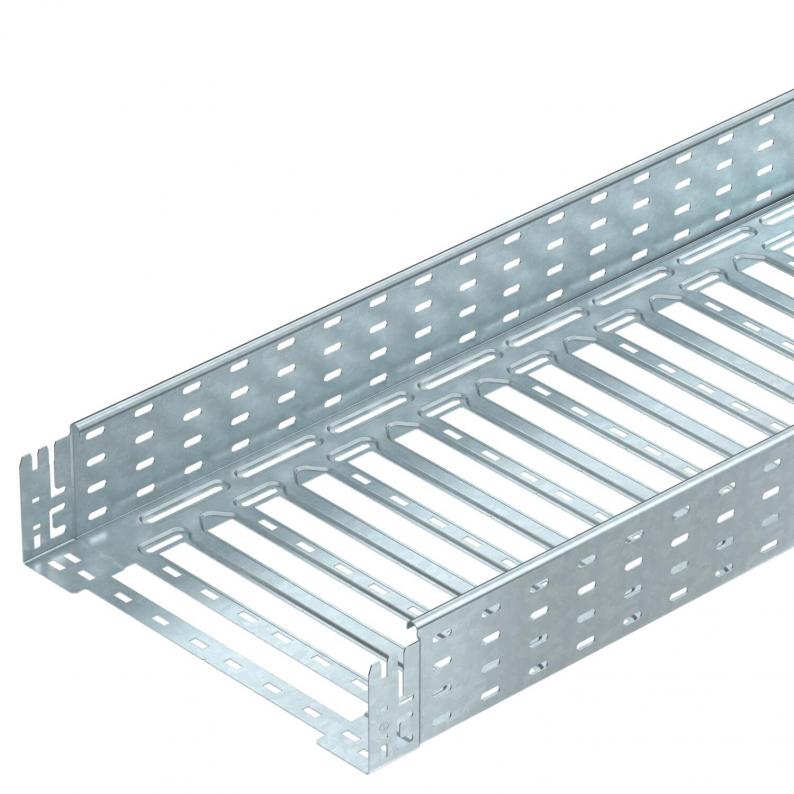

Caminho de cabos MKS-Magic® 110 FT
Tipo MKSM 140 FT
Ref. 6059181
EAN 4012195831105
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 400 mm |
| Altura | 110 mm |
| Medida y | 362 mm |
| Medida L | 280 mm |
| Medida B | 400 mm |
| Medida x | 296 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 438 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 43800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x400x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Aplicação sistema de pulverizadores | sim |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,8 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,3 kN/m |
| Distância de apoio de 2,5m | 0,93 kN/m |
| Distância de apoio de 3,0m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,3445 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,3445 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6069120
Conjunto de união rápida Magic DDTipo
KTSMV 140 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSM 110 FT
3050
100
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059173
MKSM 115 FT
3050
150
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059175
MKSM 120 FT
3050
200
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059177
MKSM 130 FT
3050
300
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059179
MKSM 140 FT
3050
400
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059181
MKSM 150 FT
3050
500
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059183
MKSM 160 FT
3050
600
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059185
