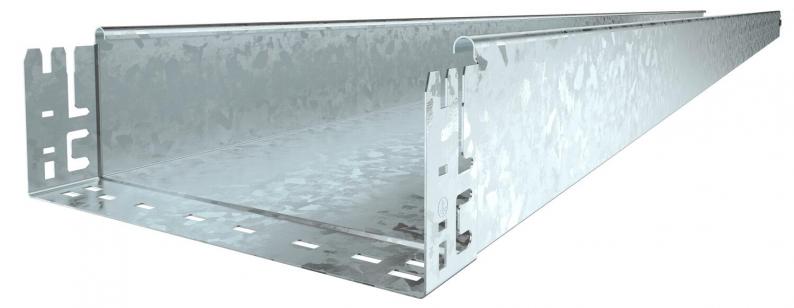

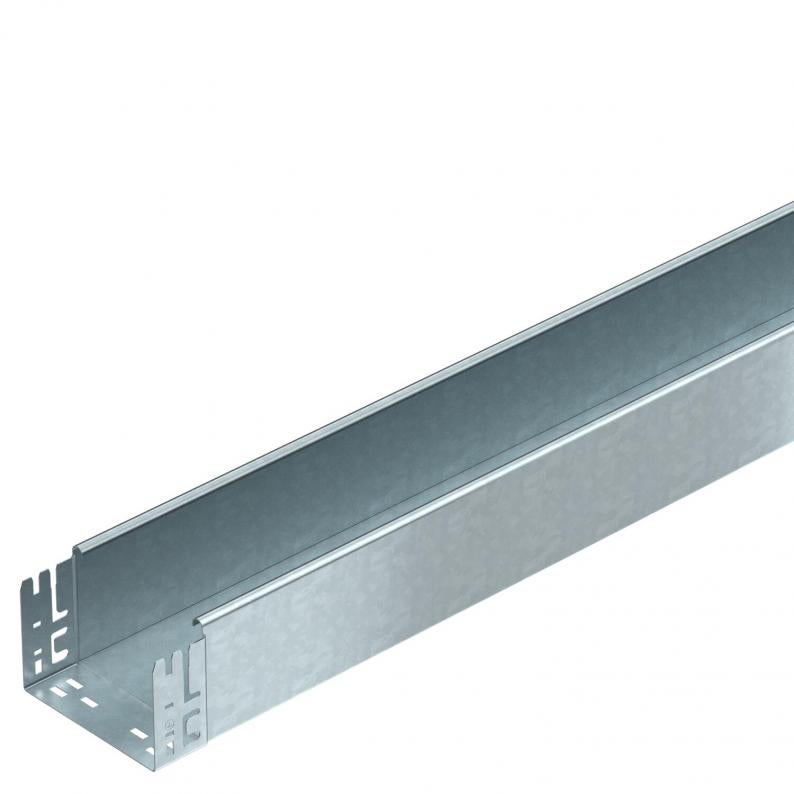

Caminho de cabos MKS-Magic® 110 não perfurado FT
Tipo MKSMU 115 FT
Ref. 6059401
EAN 4012195832133
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 150 mm |
| Altura | 110 mm |
| Medida B | 150 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 161 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 16100 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 110x150x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,85 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,3 kN/m |
| Distância de apoio de 2,5m | 0,75 kN/m |
| Distância de apoio de 3,0m | 0,6 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,4317 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,4317 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6069114
Conjunto de união rápida Magic DDTipo
KTSMV 115 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSMU 110 FT
3050
100
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059399
MKSMU 115 FT
3050
150
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059401
MKSMU 120 FT
3050
200
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059403
MKSMU 130 FT
3050
300
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059405
MKSMU 140 FT
3050
400
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059407
MKSMU 150 FT
3050
500
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059409
MKSMU 160 FT
3050
600
110
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059411
Largura
MKSMU 110 FT
Ref.
6059399
Comprimento
3050
Largura
100
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 115 FT
Ref.
6059401
Comprimento
3050
Largura
150
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 120 FT
Ref.
6059403
Comprimento
3050
Largura
200
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 130 FT
Ref.
6059405
Comprimento
3050
Largura
300
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 140 FT
Ref.
6059407
Comprimento
3050
Largura
400
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 150 FT
Ref.
6059409
Comprimento
3050
Largura
500
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 160 FT
Ref.
6059411
Comprimento
3050
Largura
600
Altura
110
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
