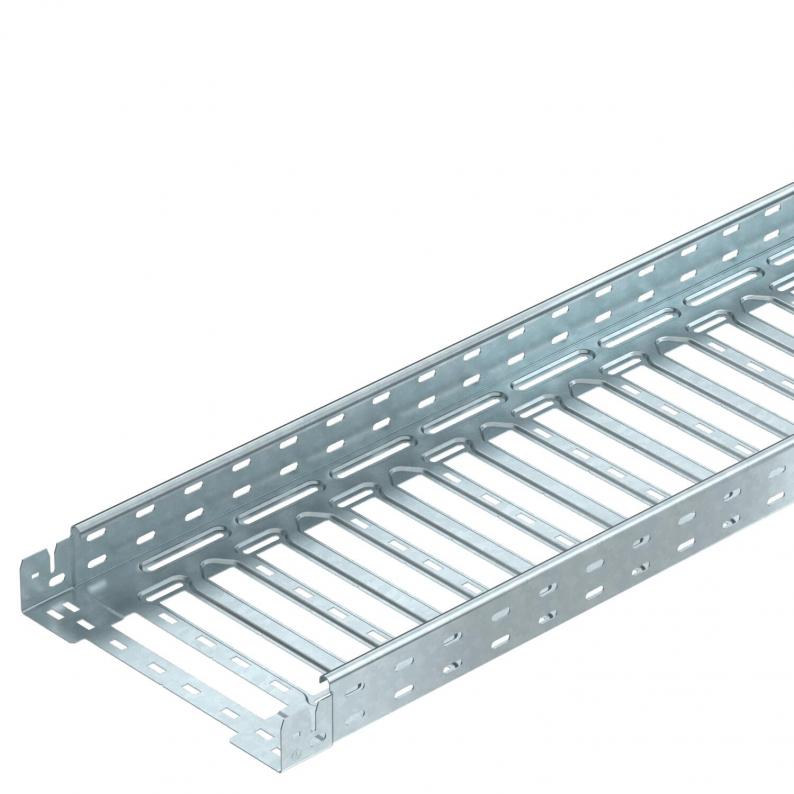

Caminho de cabos MKS-Magic® 60 FT
Tipo MKSM 630 FT
Ref. 6059025
EAN 4012195830085
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição

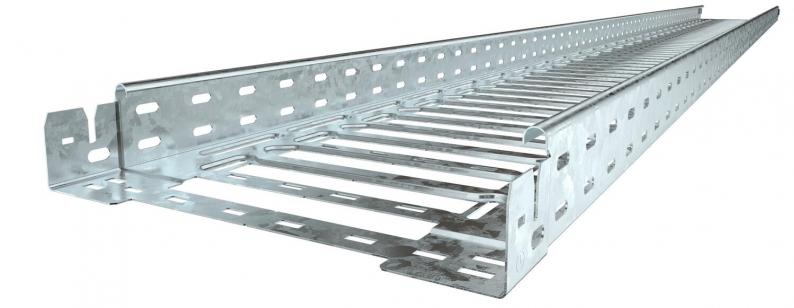

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 300 mm |
| Altura | 60 mm |
| Medida y | 262 mm |
| Medida L | 180 mm |
| Medida B | 300 mm |
| Medida x | 196 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 178 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 17800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x300x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Aplicação sistema de pulverizadores | sim |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1 kN/m |
| Distância de apoio de 2,5m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,8593 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,8593 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068942
Conjunto de união rápida Magic DDTipo
KTSMV 630 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSM 610 FT
3050
100
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059018
MKSM 615 FT
3050
150
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059020
MKSM 620 FT
3050
200
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059022
MKSM 630 FT
3050
300
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059025
MKSM 640 FT
3050
400
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059027
MKSM 650 FT
3050
500
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059029
MKSM 660 FT
3050
600
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059032
Largura
MKSM 610 FT
Ref.
6059018
Comprimento
3050
Largura
100
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 615 FT
Ref.
6059020
Comprimento
3050
Largura
150
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 620 FT
Ref.
6059022
Comprimento
3050
Largura
200
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 630 FT
Ref.
6059025
Comprimento
3050
Largura
300
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 640 FT
Ref.
6059027
Comprimento
3050
Largura
400
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 650 FT
Ref.
6059029
Comprimento
3050
Largura
500
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 660 FT
Ref.
6059032
Comprimento
3050
Largura
600
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
