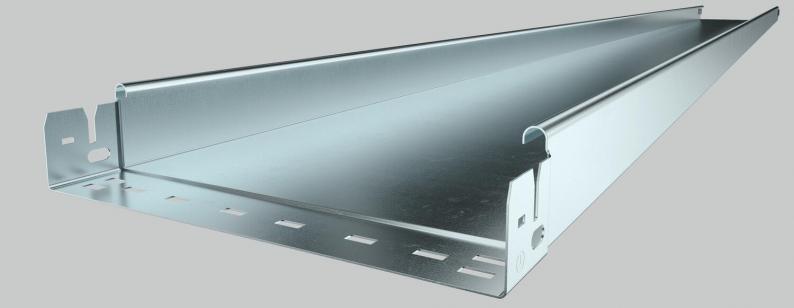

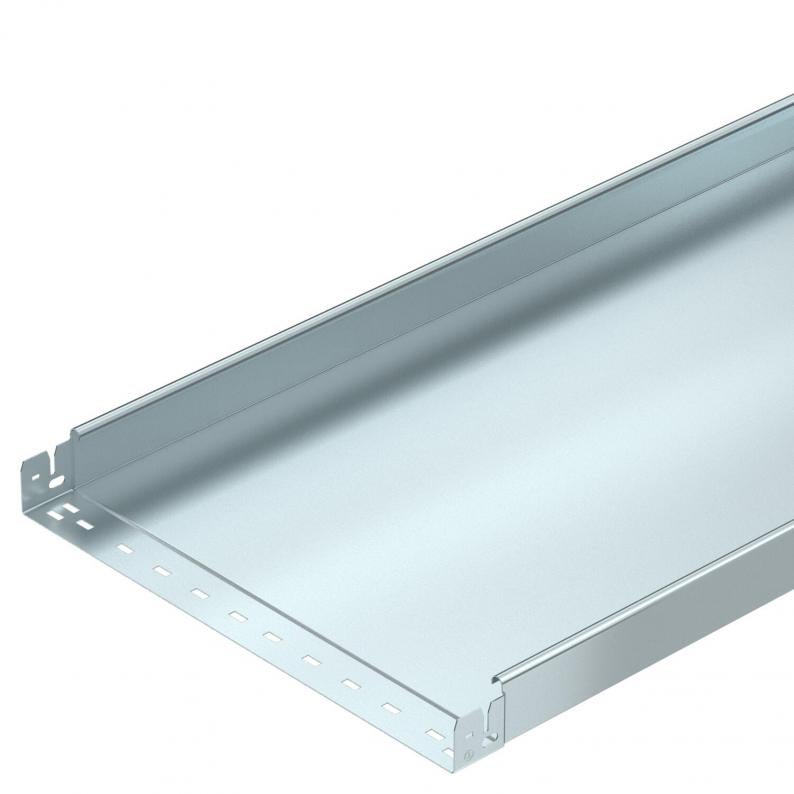

Caminho de cabos MKS-Magic® 60 não perfurado FS
Tipo MKSMU 650 FS
Ref. 6059241
EAN 4012195831396
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 500 mm |
| Altura | 60 mm |
| Medida B | 500 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 29800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x500x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 1,75m | 1,25 kN/m |
| Distância de apoio de 2,0m | 1 kN/m |
| Distância de apoio de 2,5m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,5678 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,5678 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068924
Conjunto de união rápida Magic FSTipo
KTSMV 650 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSMU 610 FS
3050
100
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059230
MKSMU 615 FS
3050
150
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059232
MKSMU 620 FS
3050
200
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059234
MKSMU 630 FS
3050
300
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059237
MKSMU 640 FS
3050
400
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059239
MKSMU 650 FS
3050
500
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059241
MKSMU 660 FS
3050
600
60
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059243
Largura
MKSMU 610 FS
Ref.
6059230
Comprimento
3050
Largura
100
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
MKSMU 615 FS
Ref.
6059232
Comprimento
3050
Largura
150
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
MKSMU 620 FS
Ref.
6059234
Comprimento
3050
Largura
200
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
MKSMU 630 FS
Ref.
6059237
Comprimento
3050
Largura
300
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
MKSMU 640 FS
Ref.
6059239
Comprimento
3050
Largura
400
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
MKSMU 650 FS
Ref.
6059241
Comprimento
3050
Largura
500
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
MKSMU 660 FS
Ref.
6059243
Comprimento
3050
Largura
600
Altura
60
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
