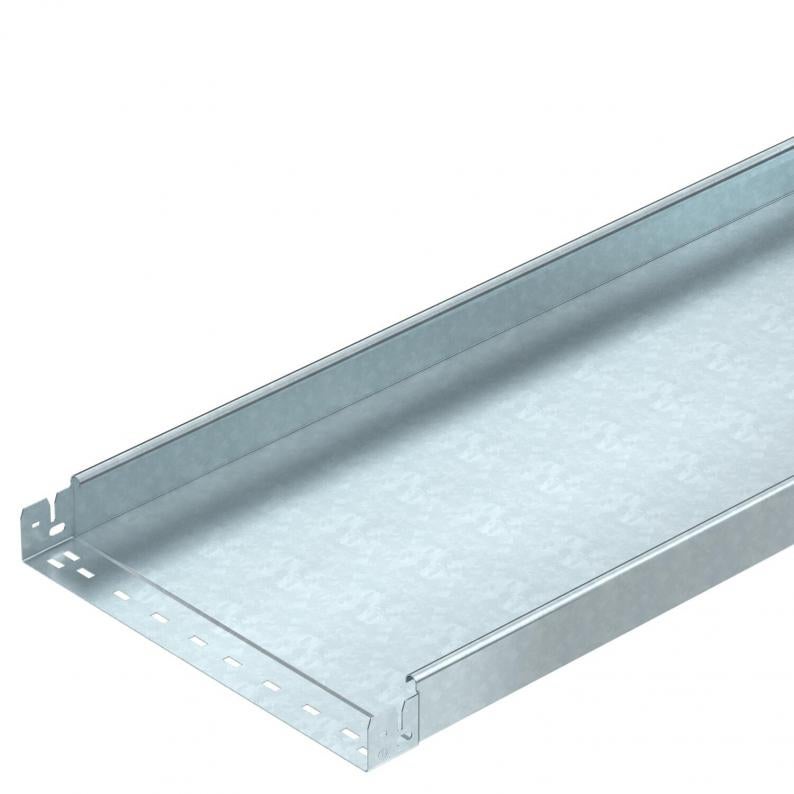

Caminho de cabos MKS-Magic® 60 não perfurado FT
Tipo MKSMU 640 FT
Ref. 6059256
EAN 4012195831457
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 400 mm |
| Altura | 60 mm |
| Medida B | 400 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | não |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 238 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | não |
| Representação de orifícios NATO | não |
| Secção transversal útil | 23800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x400x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 1,75m | 1,25 kN/m |
| Distância de apoio de 2,0m | 1 kN/m |
| Distância de apoio de 2,5m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 13,2304 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 13,2304 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068944
Conjunto de união rápida Magic DDTipo
KTSMV 640 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSMU 610 FT
3050
100
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059248
MKSMU 615 FT
3050
150
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059250
MKSMU 620 FT
3050
200
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059252
MKSMU 630 FT
3050
300
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059254
MKSMU 640 FT
3050
400
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059256
MKSMU 650 FT
3050
500
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059258
MKSMU 660 FT
3050
600
60
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059260
