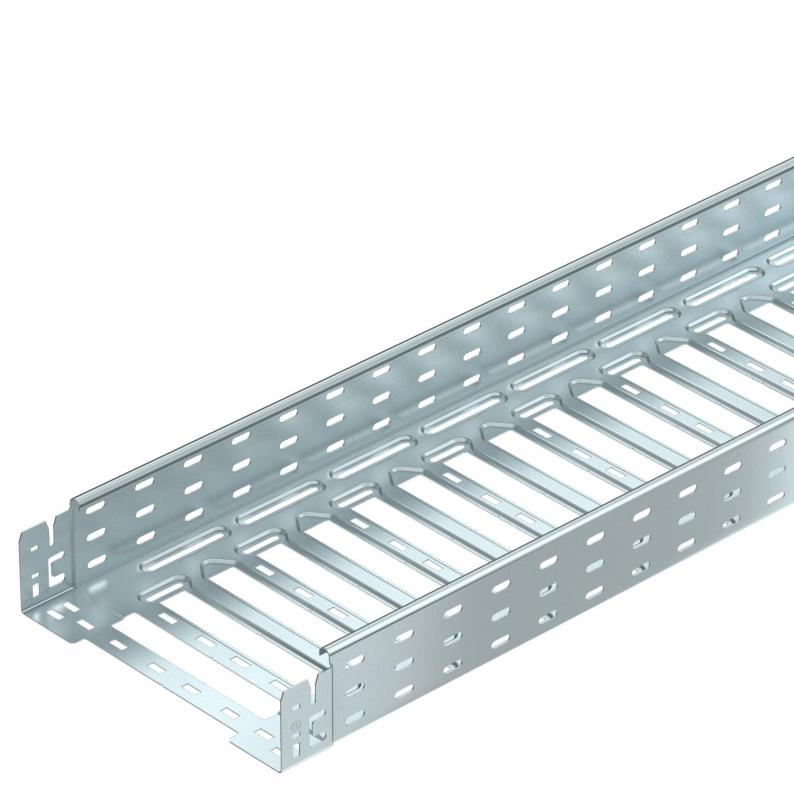

Caminho de cabos MKS-Magic® 85 FS
Tipo MKSM 830 FS
Ref. 6059086
EAN 4012195830375
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 300 mm |
| Altura | 85 mm |
| Medida y | 262 mm |
| Medida L | 180 mm |
| Medida B | 300 mm |
| Medida x | 196 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 253 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 25300 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 85x300x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Aplicação sistema de pulverizadores | sim |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,25 kN/m |
| Distância de apoio de 2,5m | 1 kN/m |
| Classe de carga NEMA | 8A |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 8,8784 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,8784 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6069008
Conjunto de união rápida Magic FSTipo
KTSMV 830 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSM 810 FS
3050
100
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059080
MKSM 820 FS
3050
200
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059084
MKSM 830 FS
3050
300
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059086
MKSM 840 FS
3050
400
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059088
MKSM 850 FS
3050
500
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059090
MKSM 860 FS
3050
600
85
não
1
galvanizado pelo método Sendzimir
Aço
zinco
6059092
