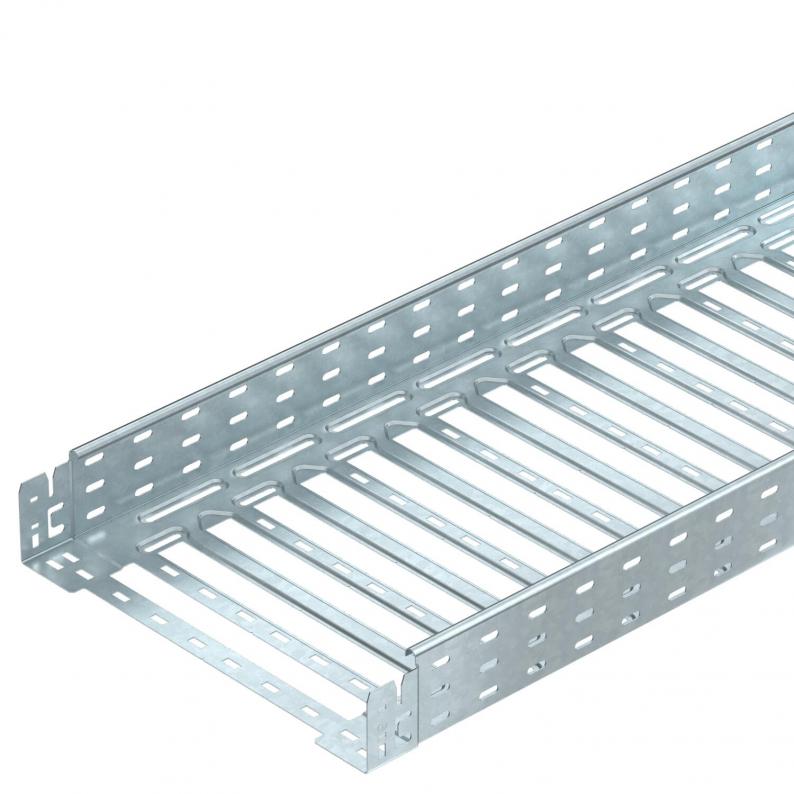

Caminho de cabos MKS-Magic® 85 FT
Tipo MKSM 840 FT
Ref. 6059105
EAN 4012195830450
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição

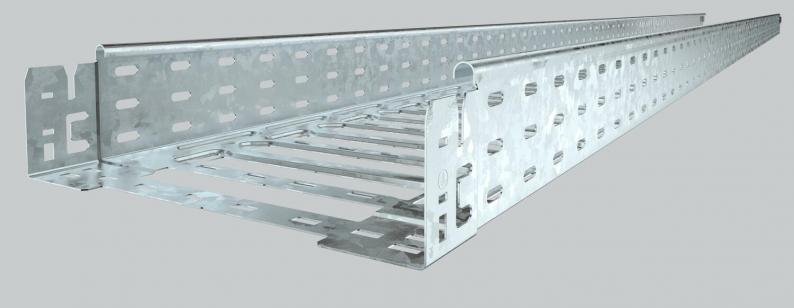

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 400 mm |
| Altura | 85 mm |
| Medida y | 362 mm |
| Medida L | 280 mm |
| Medida B | 400 mm |
| Medida x | 296 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 338 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 33800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 85x400x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Aplicação sistema de pulverizadores | sim |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série MKSM |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,25 kN/m |
| Distância de apoio de 2,5m | 1 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 10,4285 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 10,4285 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6069032
Conjunto de união rápida Magic DDTipo
KTSMV 840 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
MKSM 810 FT
3050
100
85
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059097
MKSM 820 FT
3050
200
85
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059101
MKSM 830 FT
3050
300
85
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059103
MKSM 840 FT
3050
400
85
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059105
MKSM 850 FT
3050
500
85
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059107
MKSM 860 FT
3050
600
85
não
1
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059109
Largura
MKSM 810 FT
Ref.
6059097
Comprimento
3050
Largura
100
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 820 FT
Ref.
6059101
Comprimento
3050
Largura
200
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 830 FT
Ref.
6059103
Comprimento
3050
Largura
300
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 840 FT
Ref.
6059105
Comprimento
3050
Largura
400
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 850 FT
Ref.
6059107
Comprimento
3050
Largura
500
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSM 860 FT
Ref.
6059109
Comprimento
3050
Largura
600
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
