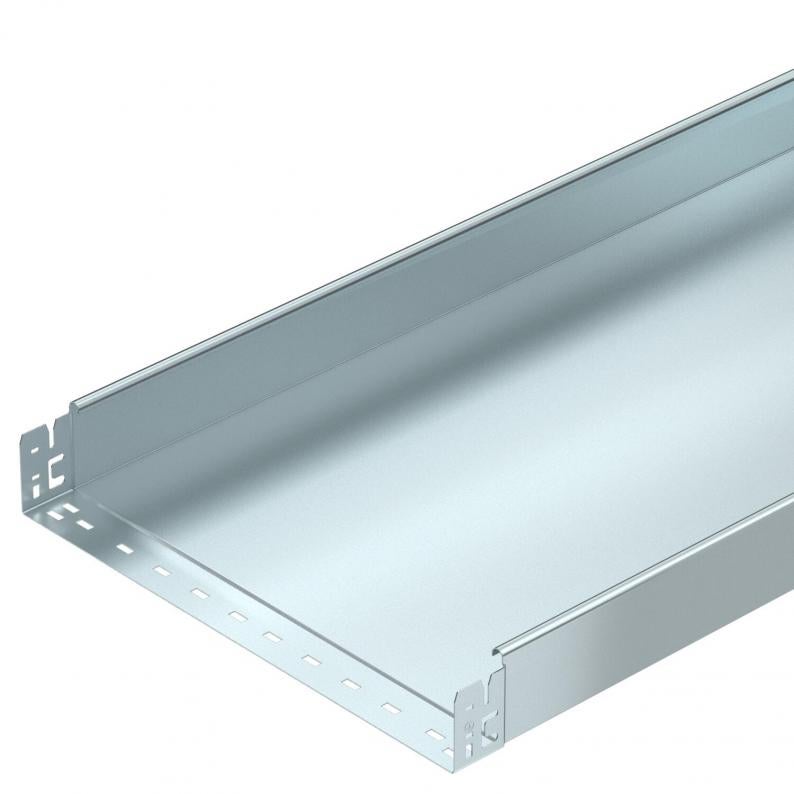

Caminho de cabos MKS-Magic® 85 não perfurado FS

Caminho de cabos MKS-Magic® 85 não perfurado FS

Tipo MKSMU 850 FS
Ref. 6059318
EAN 4012195831679
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento3050 mm
Largura500 mm
Altura85 mm
Medida B500 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralnão
Versão conectorUnião integrada
Versão para grandes cargasnão
Secção transversal útil423 cm²
Aço inoxidável, decapadonão
Espessura das chapas1 mm
Instalação no pavimentonão
Representação de orifícios NATOnão
Secção transversal útil42300 mm²
Com tampanão
Conformidade com ROHSsim
Dimensão85x500x3050
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Comprimento útil3000 mm
Tipo de conector sistema de caminhos de cabosFixação por "click"
Série do produtoSérie MKSM

Cargas

Distância de apoio de 1,5m1,75 kN/m
Distância de apoio de 1,75m1,4 kN/m
Distância de apoio de 2,0m1,1 kN/m
Distância de apoio de 2,5m0,5 kN/m
Diagrama de cargas do caminho de cabos do tipo MKSMU 85

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão13,5441 kg CO2e / 1 Metro
CO₂ Footprint (GWP)13,5441 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2
