Caminho de cabos MKS-Magic® 85 não perfurado FT

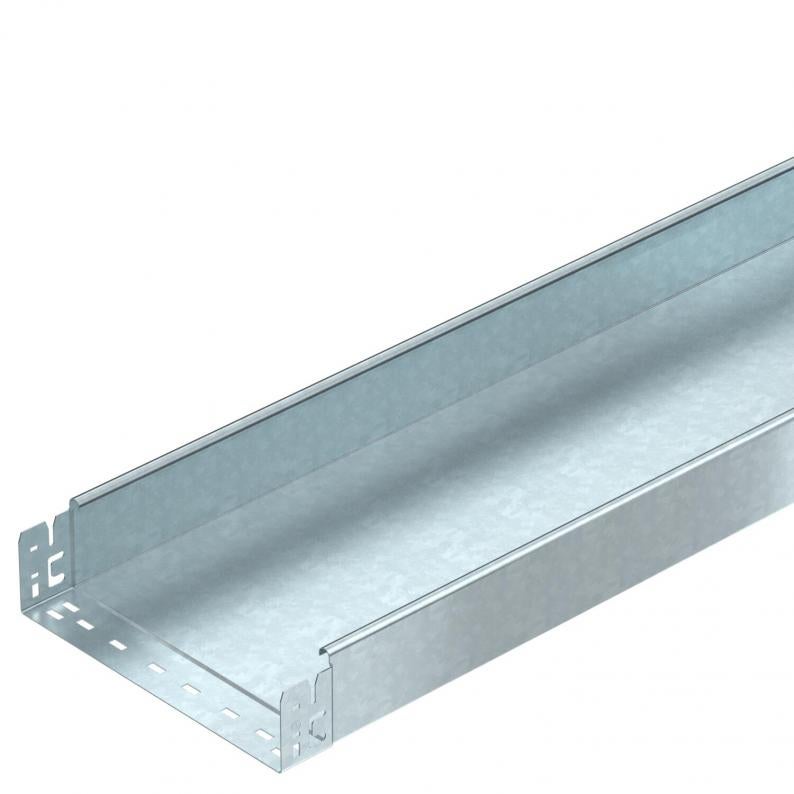

Caminho de cabos MKS-Magic® 85 não perfurado FT

Tipo MKSMU 830 FT
Ref. 6059331
EAN 4012195831723
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas

unid. de venda menor: 3 m

m

Descrição

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento3050 mm
Largura300 mm
Altura85 mm
Medida B300 mm

Dados técnicos

Funktionsgarantinão
Perfuração lateralnão
Versão conectorUnião integrada
Versão para grandes cargasnão
Secção transversal útil253 cm²
Aço inoxidável, decapadonão
Espessura das chapas1 mm
Instalação no pavimentonão
Representação de orifícios NATOnão
Secção transversal útil25300 mm²
Com tampanão
Conformidade com ROHSsim
Dimensão85x300x3050
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Tipo de ensaio de carga de acordo com IEC 61537Tipo II
Comprimento útil3000 mm
Tipo de conector sistema de caminhos de cabosFixação por "click"
Série do produtoSérie MKSM

Cargas

Distância de apoio de 1,5m1,75 kN/m
Distância de apoio de 1,75m1,4 kN/m
Distância de apoio de 2,0m1,1 kN/m
Distância de apoio de 2,5m0,5 kN/m
Diagrama de cargas do caminho de cabos do tipo MKSMU 85

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão13,0365 kg CO2e / 1 Metro
CO₂ Footprint (GWP)13,0365 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
KTSMV 830 DD

unid. de venda menor: 1 Unidade

Unidade

Tipo
DRL 300 FT

unid. de venda menor: 3 m

m

Ref. 6036234

Ângulo 45º 85 FT
Tipo
RB 45 830 FT

unid. de venda menor: 1 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)

Versões

Largura
MKSMU 810 FT
Ref.
6059325
Comprimento
3050
Largura
100
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 820 FT
Ref.
6059329
Comprimento
3050
Largura
200
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 830 FT
Ref.
6059331
Comprimento
3050
Largura
300
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 840 FT
Ref.
6059333
Comprimento
3050
Largura
400
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 850 FT
Ref.
6059335
Comprimento
3050
Largura
500
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
MKSMU 860 FT
Ref.
6059337
Comprimento
3050
Largura
600
Altura
85
Funktionsgaranti
não
Espessura das chapas
1
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
Cor
zinco
