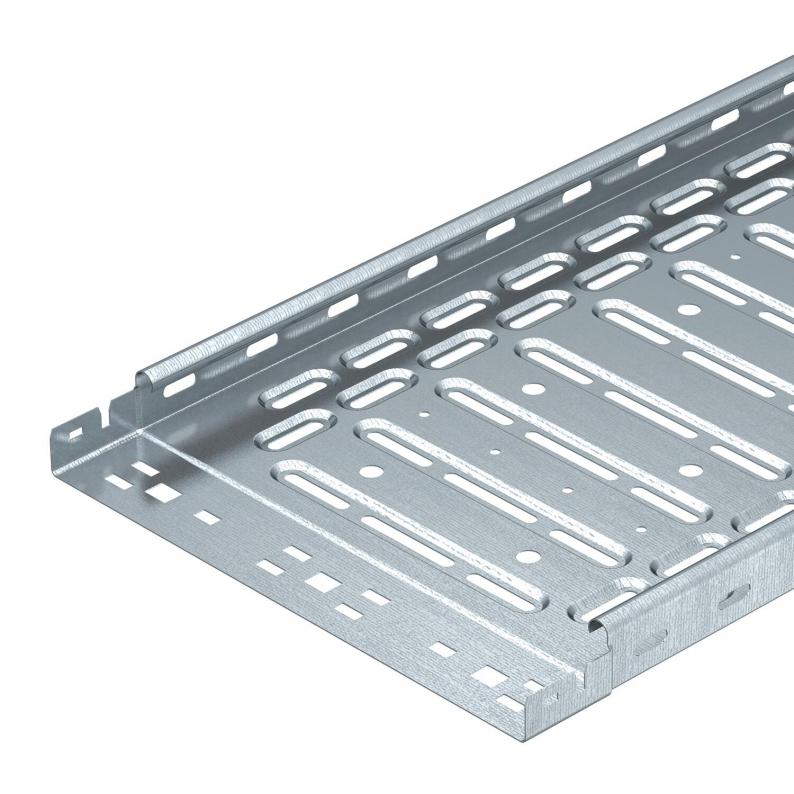

Caminho de cabos RKS-Magic® 35 FS
Tipo RKSM 310 FS
Ref. 6047417
EAN 4012195390848
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 100 mm |
| Altura | 35 mm |
| Medida y | 50 mm |
| Medida B | 100 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 33 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,75 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 3300 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Base perfurada | 1 |
| Dimensão | 35x100x3050 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série RKSM |
Cargas
| Distância de apoio de 1,0 m | 1,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 0,5 kN/m |
| Distância de apoio de 2,0m | 0,3 kN/m |
| Distância de apoio de 2,5m | 0,15 kN/m |
| Distância de apoio de 3,0m | 0,1 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,5373 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 2,5373 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068900
Conjunto de união rápida Magic FSTipo
KTSMV 310 FS
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
RKSM 310 FS
3050
100
35
não
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047417
RKSM 320 FS
3050
200
35
não
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047433
RKSM 330 FS
3050
300
35
não
0,75
galvanizado pelo método Sendzimir
Aço
zinco
6047460
Largura
RKSM 310 FS
Ref.
6047417
Comprimento
3050
Largura
100
Altura
35
Funktionsgaranti
não
Espessura das chapas
0,75
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
RKSM 320 FS
Ref.
6047433
Comprimento
3050
Largura
200
Altura
35
Funktionsgaranti
não
Espessura das chapas
0,75
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
RKSM 330 FS
Ref.
6047460
Comprimento
3050
Largura
300
Altura
35
Funktionsgaranti
não
Espessura das chapas
0,75
Superfície
galvanizado pelo método Sendzimir
Material
Aço
Cor
zinco
