Caminho de cabos SKS-Magic® 60 FT
Tipo SKSM 615 FT
Ref. 6059475
EAN 4012195832614
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição

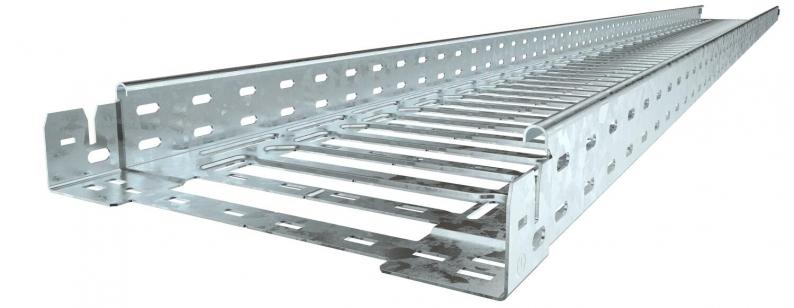

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
A ligação equipotencial continua é garantida sem componentes adicionais.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 150 mm |
| Altura | 60 mm |
| Medida y | 112 mm |
| Medida L | 30 mm |
| Medida B | 150 mm |
| Medida x | 46 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 88 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 8800 mm² |
| Com tampa | não |
| Conformidade com ROHS | sim |
| Dimensão | 60x150x3050 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Atenuação da blindagem magnética com tampa | 50 dB |
| Atenuação da blindagem magnética sem tampa | 20 dB |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | Série SKSM |
Cargas
| Distância de apoio de 1,5m | 3 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,58 kN/m |
| Distância de apoio de 3,0m | 1 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,615 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,615 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6068938
Conjunto de união rápida Magic DDTipo
KTSMV 615 DD
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Certificados (1)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
SKSM 610 FT
3050
100
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059473
SKSM 615 FT
3050
150
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059475
SKSM 620 FT
3050
200
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059477
SKSM 630 FT
3050
300
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059479
SKSM 640 FT
3050
400
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059481
SKSM 650 FT
3050
500
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
zinco
6059483
SKSM 660 FT
3050
600
60
não
1,5
Galvanizado por imersão a quente após maquinação
Aço
