Caminho de cabos SLCS 110, 3 m C30 FT SOMY
Tipo SLCS 1120 3 FTSO
Ref. 7186400
EAN 4012196693627
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 30 m
30m
m
Descrição

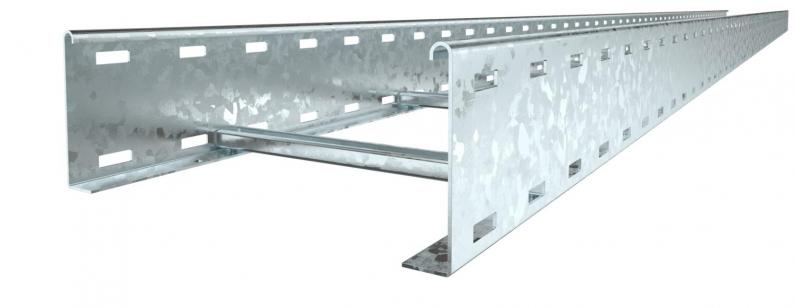

Caminho de cabos tipo escada com altura lateral de 110 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 110 mm |
| Medida B | 200 mm |
| Dimensão de ranhura degrau | 17,00 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Secção transversal útil | 180 cm² |
| Secção transversal útil | 18000 mm² |
| Distância entre as travessas | 300 mm |
| Conformidade com ROHS | sim |
| Espessura da travessa | 2 mm |
| Dimensão | 110x200x3000 |
| Superfície | galvanizado a quente após maquinação 85µm |
| Material | Aço |
| Cor | zinco |
Cargas
| Distância de apoio de 2,0m | 4 kN/m |
|---|---|
| Distância de apoio de 3,0m | 2,3 kN/m |
| Distância de apoio de 4,0m | 1 kN/m |
| Distância de apoio de 5,0m | 0,7 kN/m |
| Distância de apoio de 6,0m | 0,25 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,3787 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,3787 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Ref.
SLCS 1120 3 FTSO
3000
200
não
2
7186400
SLCS 1140 3 FTSO
3000
400
não
2
7186404
SLCS 1150 3 FTSO
3000
500
não
2
7186406
SLCS 1160 3 FTSO
3000
600
não
2
7186408
SLCS 1180 3 FTSO
3000
800
não
2
7186412
SLCS 1190 3 FTSO
3000
900
não
2
7186414
