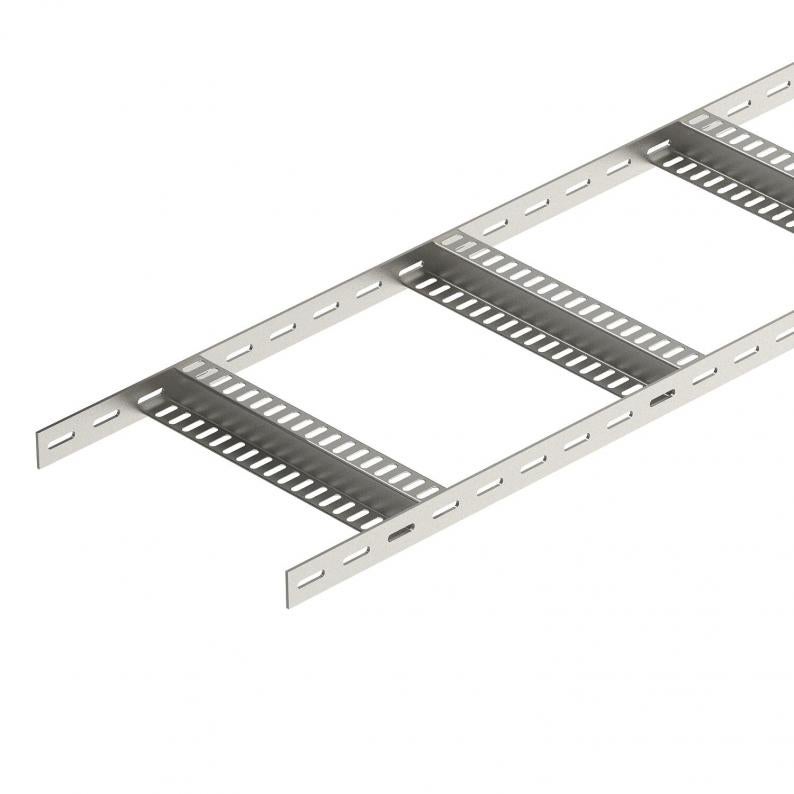

Caminho de cabos tipo escada com degrau Z, leve A2
Tipo SLZ L 100 A2
Ref. 7098062
EAN 4012195707813
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
Este produto está a ser descontinuado!
unid. de venda menor: 3 m
3m
m
Descrição
Caminhos de cabos navais, pequenas cargas, com aba perfurada de altura lateral de 35 mm, com degraus em Z, soldados e perfurados. Carga verificada de acordo com a IEC em combinação com união do tipo SLV.
Ângulos a pedido.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 35 mm |
| Medida B | 106 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | sim |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | soldado |
| Dimensão | 35x100 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 3 mm |
| Dimensão | 35x106x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Série do produto | Série SLZ |
Cargas
| Distância de apoio de 1,0 m | 2,8 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1 kN/m |
| Distância de apoio de 2,0m | 0,55 kN/m |
| Distância de apoio de 2,5m | 0,35 kN/m |
| Distância de apoio de 3,0m | 0,25 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Esquema de carga no procedimento do teste
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,4522 kg CO₂e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,4522 kg CO₂e |
| Data de medição do valor de CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (5)
Instruções e ajudas (1)
Imagens do produto (3)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Ref.
SLZ L 100 A2
3000
100
não
3
7098062
SLZ L 200 A2
3000
200
não
3
7098066
SLZ L 500 A2
3000
500
não
3
7098072
SLZ L 600 A2
3000
600
não
3
7098074
