Caminho de cabos tipo escada com degrau Z, standard FT
Tipo SLZ 400 FT
Ref. 7098138
EAN 4012195708063
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 3 m
3m
m
Descrição

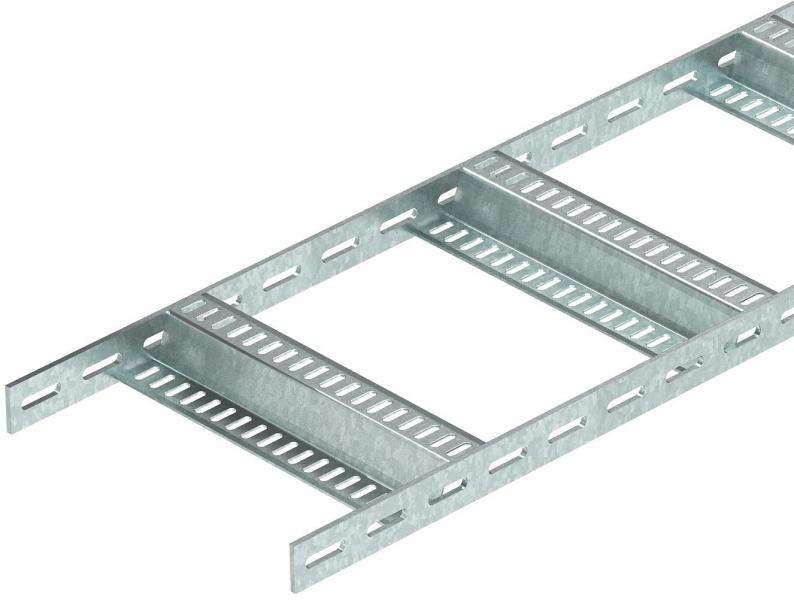

Caminhos de cabos tipo escada para construção naval, pequenas cargas, com aba perfurada de altura lateral de 40 mm, com degraus em Z soldados e perfurados. Carga verificada de acordo com a IEC em combinação com conector do tipo SLV.
O caminho de cabos tipo escada cabos para construção naval, incluindo os acessórios, também é fornecida, por encomenda em aço inoxidável. Revestimento em pó possível de acordo com as cores RAL.
Dados técnicos

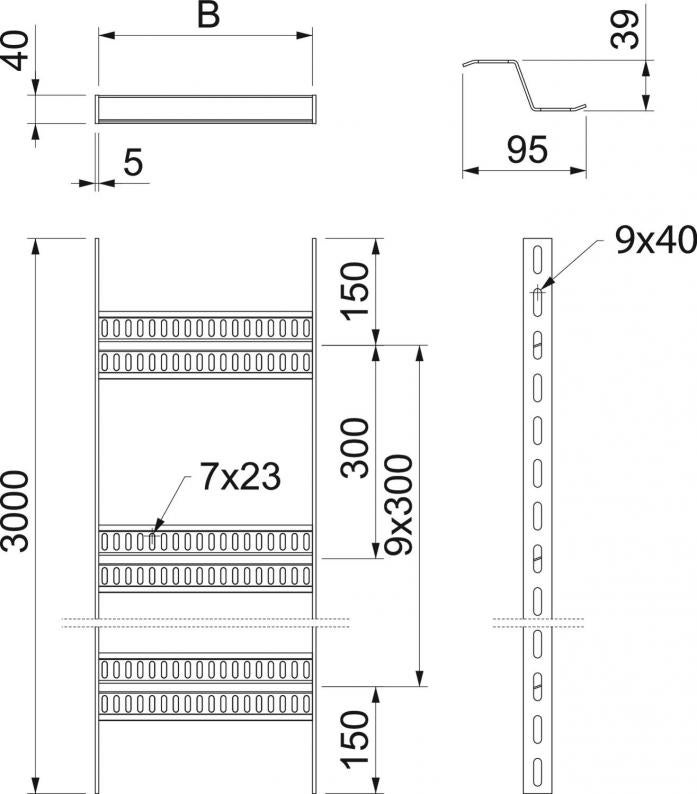

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 40 mm |
| Medida B | 410 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Aço inoxidável, decapado | não |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | soldado |
| Dimensão | 40x400 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 5 mm |
| Dimensão | 40x410x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série SLZ |
Cargas
| Distância de apoio de 1,5m | 2,8 kN/m |
|---|---|
| Distância de apoio de 2,0m | 1,75 kN/m |
| Distância de apoio de 2,5m | 1 kN/m |
| Distância de apoio de 3,0m | 0,6 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Esquema de carga no procedimento do teste
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,6973 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,6973 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
