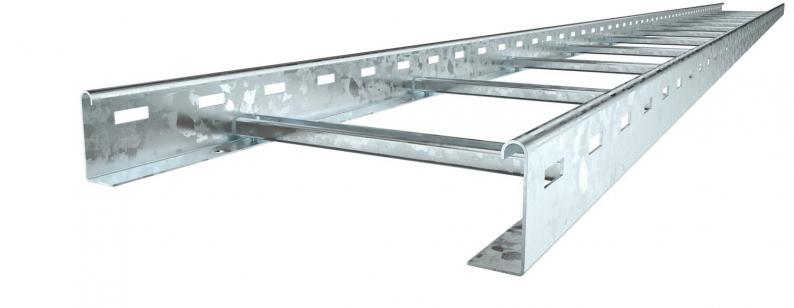

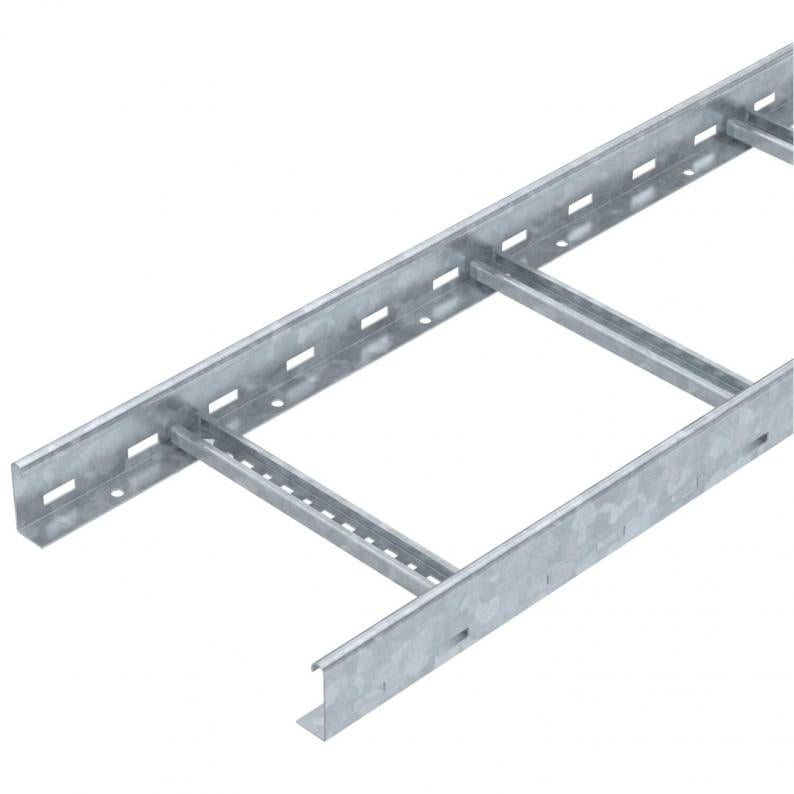

Caminho de cabos tipo escada LCIS 60, 6 m C30 FT
Tipo LCIS 650 6 FT
Ref. 6209649
EAN 4012196431823
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição
Caminho de cabos tipo escada com altura lateral de 60 mm, degraus em perfil C30 soldados e abertos para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Dados técnicos
Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 500 mm |
| Altura | 60 mm |
| Medida B | 500 mm |
| Dimensão de ranhura degrau | 16,50 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Secção transversal útil | 200 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 20000 mm² |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | soldado |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,5 mm |
| Dimensão | 60x500x6000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série LCIS |
Cargas
| Distância de apoio de 1,5m | 3,3 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2 kN/m |
| Distância de apoio de 2,5m | 1,3 kN/m |
| Distância de apoio de 3,0m | 1 kN/m |
| Distância de apoio de 3,5m | 0,78 kN/m |
| Distância de apoio de 4,0m | 0,4 kN/m |
| Distância de apoio de 4,5m | 0,3 kN/m |
| Distância de apoio de 5,0m | 0,2 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 7,8776 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 7,8776 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Ref.
LCIS 620 6 FT
6000
200
não
1,5
6209643
LCIS 630 6 FT
6000
300
não
1,5
6209645
LCIS 640 6 FT
6000
400
não
1,5
6209647
LCIS 650 6 FT
6000
500
não
1,5
6209649
LCIS 660 6 FT
6000
600
não
1,5
6209651
