Caminho de cabos tipo escada LG 110, 6 m VS FS
Tipo LG 116 VS 6 FS
Ref. 6216454
EAN 4012195065340
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição

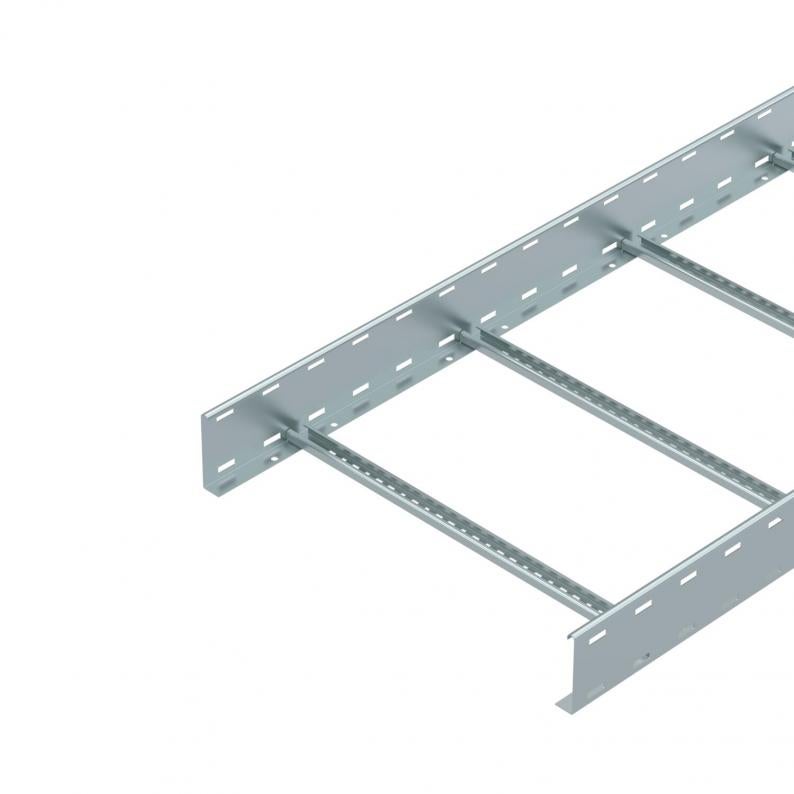

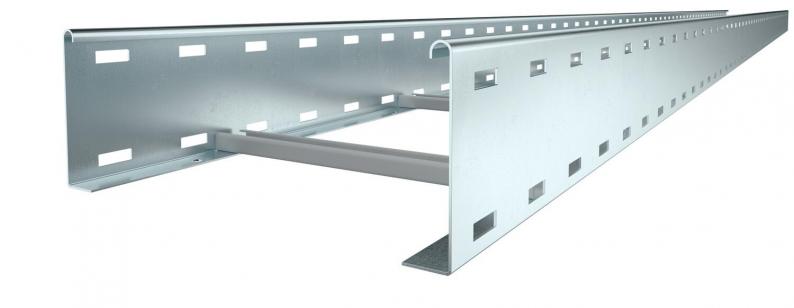

Caminho de cabos tipo escada com aba perfurada de 110 mm, degraus do perfil C abertos para cima.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
O caminho de cabos tipo escada é fornecido fechado.
Poderá encontrar a abraçadeira BBS adequada, do tipo 2056, no capítulo: Escadas verticais.
Dados técnicos
Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 110 mm |
| Medida B | 600 mm |
| Dimensão de ranhura degrau | 16,50 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Secção transversal útil | 568 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 56800 mm² |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | rebite cego |
| Dimensão | 110x600x6000 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,5 mm |
| Dimensão | 110x600x6000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série LG |
Cargas
| Distância de apoio de 2,0m | 3,1 kN/m |
|---|---|
| Distância de apoio de 2,5m | 2 kN/m |
| Distância de apoio de 3,0m | 1,4 kN/m |
| Distância de apoio de 3,5m | 0,9 kN/m |
| Distância de apoio de 4,0m | 0,65 kN/m |
| Distância de apoio de 4,5m | 0,55 kN/m |
| Distância de apoio de 5,0m | 0,5 kN/m |
| Distância de apoio de 6,0m | 0,15 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 11,2828 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 11,2828 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Superfície
Material
Ref.
LG 112 VS 6 FS
6000
200
não
1,5
galvanizado pelo método Sendzimir
Aço
6216442
LG 113 VS 6 FS
6000
300
não
1,5
galvanizado pelo método Sendzimir
Aço
6216445
LG 114 VS 6 FS
6000
400
não
1,5
galvanizado pelo método Sendzimir
Aço
6216448
LG 115 VS 6 FS
6000
500
não
1,5
galvanizado pelo método Sendzimir
Aço
6216451
LG 116 VS 6 FS
6000
600
não
1,5
galvanizado pelo método Sendzimir
Aço
6216454
