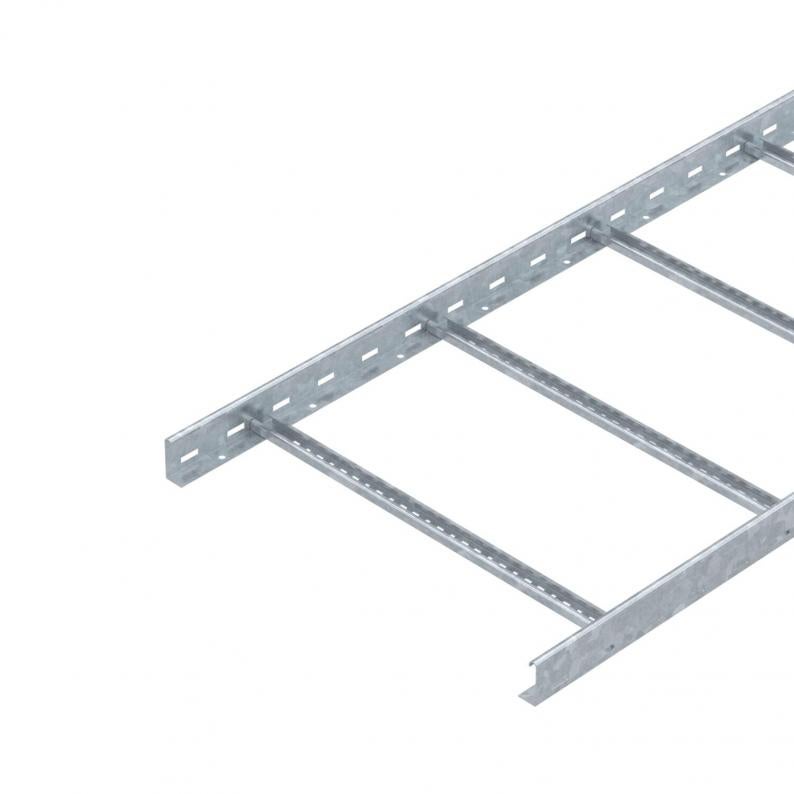

Caminho de cabos tipo escada LG 60, 3 m VS FT
unid. de venda menor: 3 m
m
Descrição
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Outras larguras disponíveis mediante pedido.
O caminho de cabos tipo escada é fornecido fechado.
Os cabos podem ser montados com a abraçadeira BBS adequada do tipo 2056.
Os caminhos de cabos tipo escada, nas larguras 200 mm a 400 mm, também são permitidos para a montagem vertical como escada vertical em instalações com manutenção de funções elétricas segundo a DIN 4102 parte 12. Os cabos podem ser montados com a abraçadeira BBS do tipo 2056 M aprovada para a manutenção de funções.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 60 mm |
| Medida B | 600 mm |
| Dimensão de ranhura degrau | 16,50 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 29800 mm² |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | rebite cego |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,5 mm |
| Dimensão | 60x600x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série LG |
Cargas
| Distância de apoio de 1,5m | 3,1 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,5 kN/m |
| Distância de apoio de 3,0m | 1,1 kN/m |
| Distância de apoio de 3,5m | 0,75 kN/m |
| Distância de apoio de 4,0m | 0,45 kN/m |
| Distância de apoio de 4,5m | 0,3 kN/m |
| Distância de apoio de 5,0m | 0,15 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 8,4917 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,4917 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
