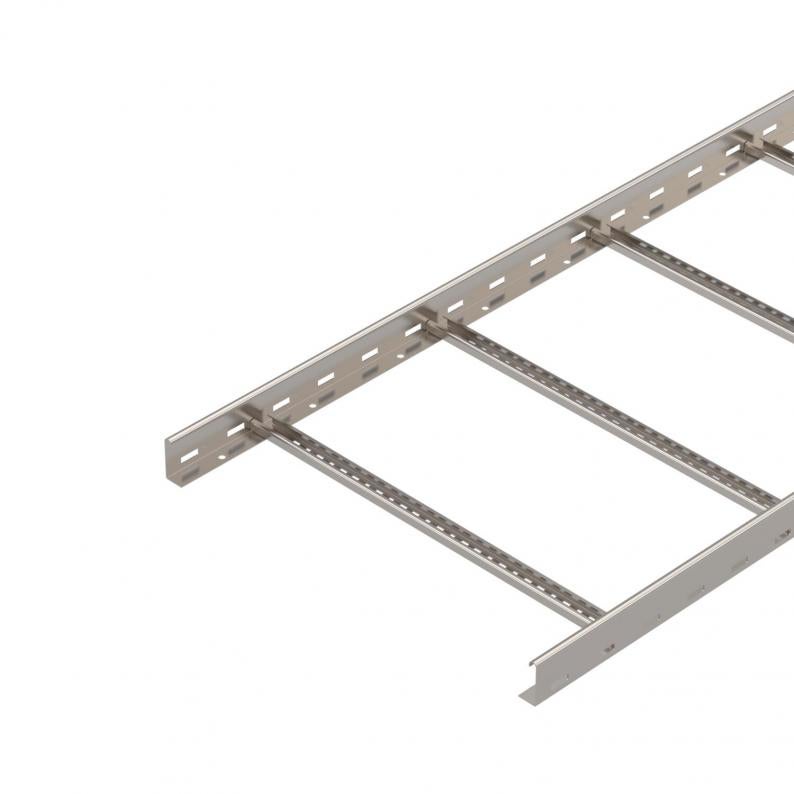

Caminho de cabos tipo escada LG 60, 6 m VS A4
Tipo LG 660 VS6 A4
Ref. 6101232
EAN 4012196524952
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição
Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
O caminho de cabos tipo escada é fornecido fechado.
Poderá encontrar a abraçadeira BBS adequada, do tipo BS-H... , no capítulo: Escadas verticais.
Dados técnicos

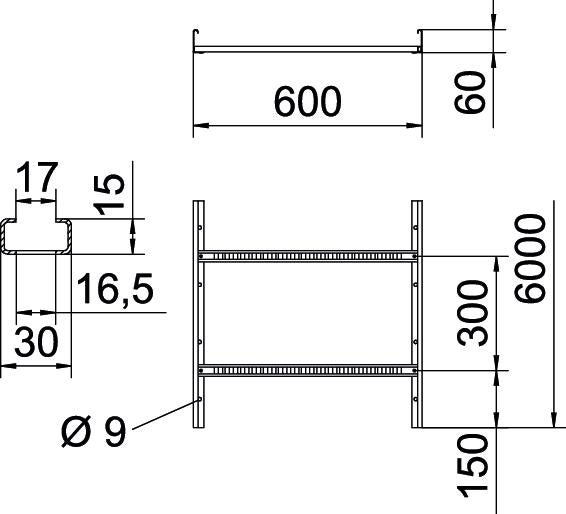

Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 60 mm |
| Medida B | 600 mm |
| Dimensão de ranhura degrau | 17,00 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | não |
| Secção transversal útil | 298 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 29800 mm² |
| Distância entre as travessas | 300 mm |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | perfil plano |
| Fixação do degrau | rebite cego |
| Dimensão | 60x600x6000 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 1,5 mm |
| Dimensão | 60x600x6000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Série do produto | Série LG |
Cargas
| Distância de apoio de 1,5m | 3,1 kN/m |
|---|---|
| Distância de apoio de 2,0m | 2,25 kN/m |
| Distância de apoio de 2,5m | 1,5 kN/m |
| Distância de apoio de 3,0m | 1,1 kN/m |
| Distância de apoio de 3,5m | 0,75 kN/m |
| Distância de apoio de 4,0m | 0,45 kN/m |
| Distância de apoio de 4,5m | 0,3 kN/m |
| Distância de apoio de 5,0m | 0,15 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 18,4526 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 18,4526 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Superfície
Material
Ref.
LG 620 VS6 A4
6000
200
não
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6101200
LG 630 VS6 A4
6000
300
não
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6101208
LG 640 VS6 A4
6000
400
não
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6101216
LG 650 VS6 A4
6000
500
não
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6101223
LG 660 VS6 A4
6000
600
não
1,5
brilhante, pós-tratamento
Aço inoxidável 1.4571
6101232
