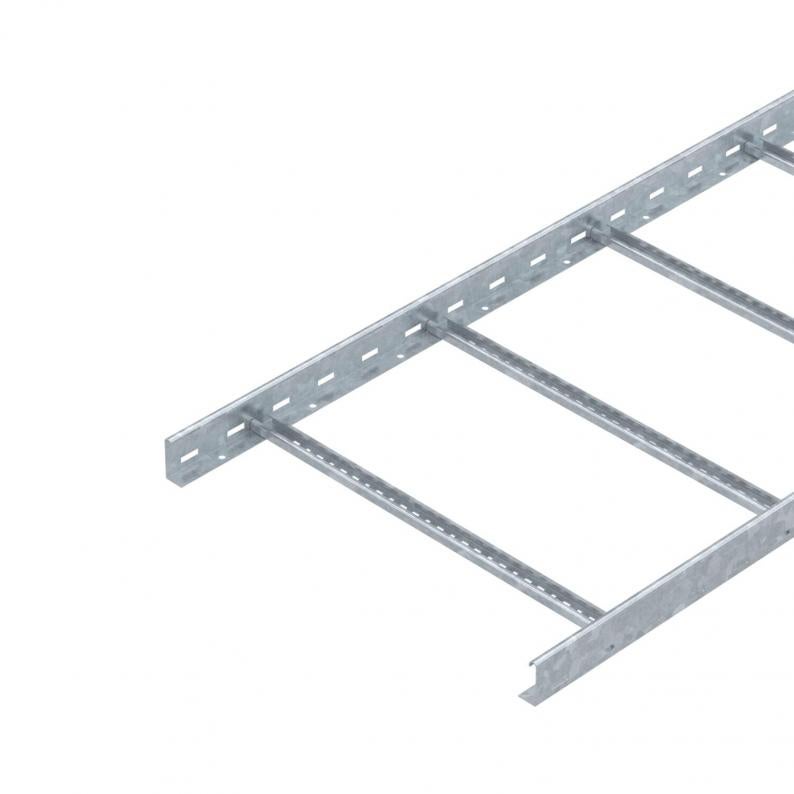

Caminho de cabos tipo escada LG 60, 6 m VS FT

Caminho de cabos tipo escada LG 60, 6 m VS FT

Tipo LG 660 VS 6 FT
Ref. 6208661
EAN 4012195064381
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa

unid. de venda menor: 6 m

m

Descrição

Caminho de cabos tipo escada com aba perfurada de 60 mm com degraus em perfil C, rebitados e abertos para cima (versão VS).
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

O caminho de cabos tipo escada é fornecido fechado.

Poderá encontrar a abraçadeira BBS adequada, do tipo 2056, no capítulo: Sistemas de escadas verticais.

  • Atenuação da blindagem Magnética
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos tipo escada, 60 mm de altura lateral
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento6000 mm
Largura600 mm
Altura60 mm
Medida B600 mm
Dimensão de ranhura degrau16,50

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão para grandes cargasnão
Secção transversal útil298 cm²
Aço inoxidável, decapadonão
Secção transversal útil29800 mm²
Distância entre as travessas300 mm
Versão dos degrausPerfil perfurado
Versão do perfil lateralperfil plano
Fixação do degraurebite cego
Dimensão60x600x6000
Conformidade com ROHSsim
Espessura da travessa1,5 mm
Dimensão60x600x6000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Série do produtoSérie LG

Cargas

Distância de apoio de 1,5m3,1 kN/m
Distância de apoio de 2,0m2,25 kN/m
Distância de apoio de 2,5m1,5 kN/m
Distância de apoio de 3,0m1,1 kN/m
Distância de apoio de 3,5m0,75 kN/m
Distância de apoio de 4,0m0,45 kN/m
Distância de apoio de 4,5m0,3 kN/m
Distância de apoio de 5,0m0,15 kN/m
Diagrama de cargas do caminho de cabos tipo LG 60 VS

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão8,4166 kg CO2e / 1 Metro
CO₂ Footprint (GWP)8,4166 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
DRL 600 FT

unid. de venda menor: 3 m

m

Ref. 6208843

União reta FT
Tipo
LVG 60 FT

unid. de venda menor: 10 Unidade

Unidade

Tipo
LGVG 60 FT

unid. de venda menor: 10 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)

Versões

Largura
Funktionsgaranti
LG 620 VS 6 FT
Ref.
6208650
Comprimento
6000
Largura
200
Funktionsgaranti
sim
Espessura da travessa
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
LG 630 VS 6 FT
Ref.
6208653
Comprimento
6000
Largura
300
Funktionsgaranti
sim
Espessura da travessa
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
LG 640 VS 6 FT
Ref.
6208656
Comprimento
6000
Largura
400
Funktionsgaranti
sim
Espessura da travessa
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
LG 650 VS 6 FT
Ref.
6208659
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
LG 660 VS 6 FT
Ref.
6208661
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
1,5
Superfície
Galvanizado por imersão a quente após maquinação
Material
Aço
