Caminho de cabos tipo escada para grandes cargas WKL 200 FT
Tipo WKL 2060 FT
Ref. 6232110
EAN 4012196614882
Ref. / Tipo
6232110 / WKL 2060 FT
Comprimento
6000 mm
Largura
600 mm
Funktionsgaranti
não
Espessura da travessa
2,5 mm
unid. de venda menor: 6 m
6m
m
Descrição
Caminho de cabos tipo escada para grandes vãos com altura lateral de 200 mm.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
As uniões retas WRV 200 devem ser encomendadas separadamente.
Dados técnicos

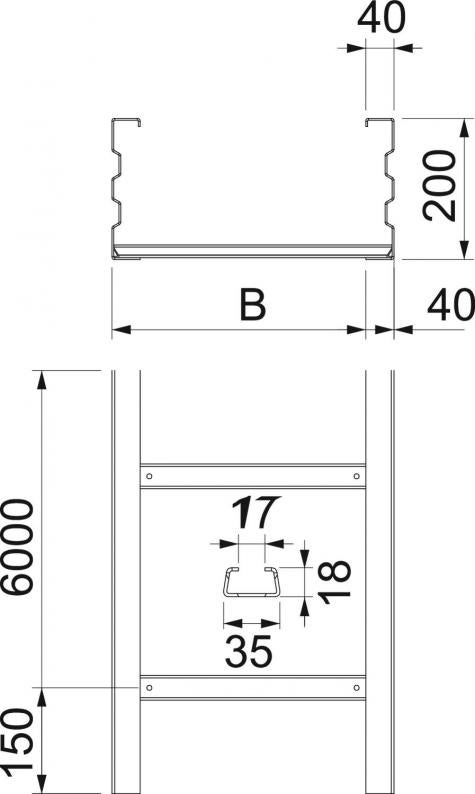

Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 200 mm |
| Medida L | 6000 mm |
| Medida B | 600 mm |
| Dimensão de ranhura degrau | 17,00 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | sim |
| Secção transversal útil | 1064 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 106400 mm² |
| Versão dos degraus | Perfil não perfurado |
| Fixação do degrau | soldado |
| Dimensão | 200x600 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 2,5 mm |
| Dimensão | 200x600x6000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | WKL-Serie |
Cargas
| Distância de apoio de 6,0m | 3 kN/m |
|---|---|
| Distância de apoio de 7,0m | 2,5 kN/m |
| Distância de apoio de 8,0m | 2 kN/m |
| Distância de apoio de 9,0m | 1,4 kN/m |
| Distância de apoio de 10,0m | 1 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 30,2861 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 30,2861 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
