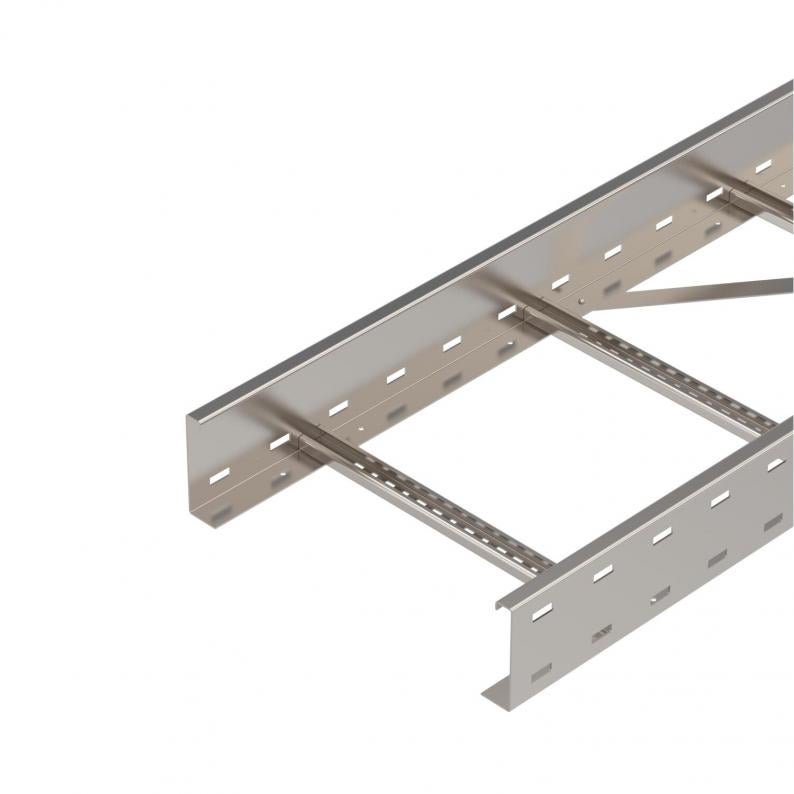

Caminho de cabos tipo escada para grandes vãos WKLG 110 A2
Tipo WKLG 1140 A2
Ref. 6311210
EAN 4012195037309
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição
Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.
Dados técnicos

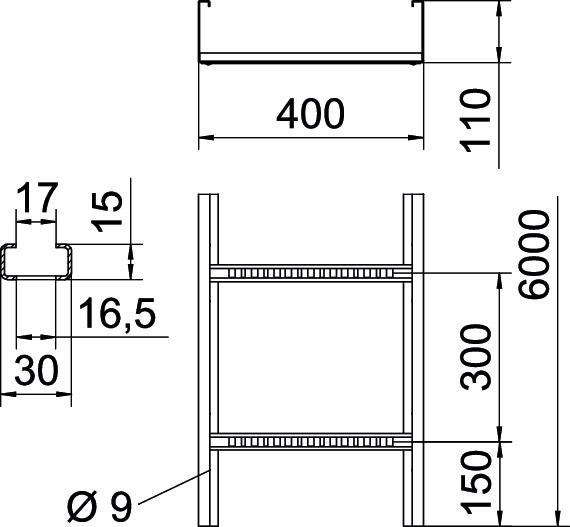

Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 400 mm |
| Altura | 110 mm |
| Medida L | 6000 mm |
| Medida B | 400 mm |
| Dimensão de ranhura degrau | 17,00 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | sim |
| Secção transversal útil | 376 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 37600 mm² |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | Perfil (aberto) |
| Fixação do degrau | rebite total |
| Dimensão | 110x400 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 2 mm |
| Dimensão | 110x400x6000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Cor | aço inoxidável |
| Série do produto | Série WKLG |
Cargas
| Distância de apoio de 3,0m | 2,3 kN/m |
|---|---|
| Distância de apoio de 3,5m | 2,25 kN/m |
| Distância de apoio de 4,0m | 2,1 kN/m |
| Distância de apoio de 4,5m | 1,83 kN/m |
| Distância de apoio de 5,0m | 1,5 kN/m |
| Distância de apoio de 6,0m | 1 kN/m |
| Distância de apoio de 7,0m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 30,6951 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 30,6951 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Ref.
WKLG 1120 A2
6000
200
não
2
6311202
WKLG 1130 A2
6000
300
não
2
6311206
WKLG 1140 A2
6000
400
não
2
6311210
WKLG 1150 A2
6000
500
não
2
6311214
WKLG 1160 A2
6000
600
não
2
6311218
Largura
WKLG 1120 A2
Ref.
6311202
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1130 A2
Ref.
6311206
Comprimento
6000
Largura
300
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1140 A2
Ref.
6311210
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1150 A2
Ref.
6311214
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1160 A2
Ref.
6311218
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
2
