Caminho de cabos tipo escada para grandes vãos WKLG 110 A4
Tipo WKLG 1160 A4
Ref. 6311233
EAN 4012195403142
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição

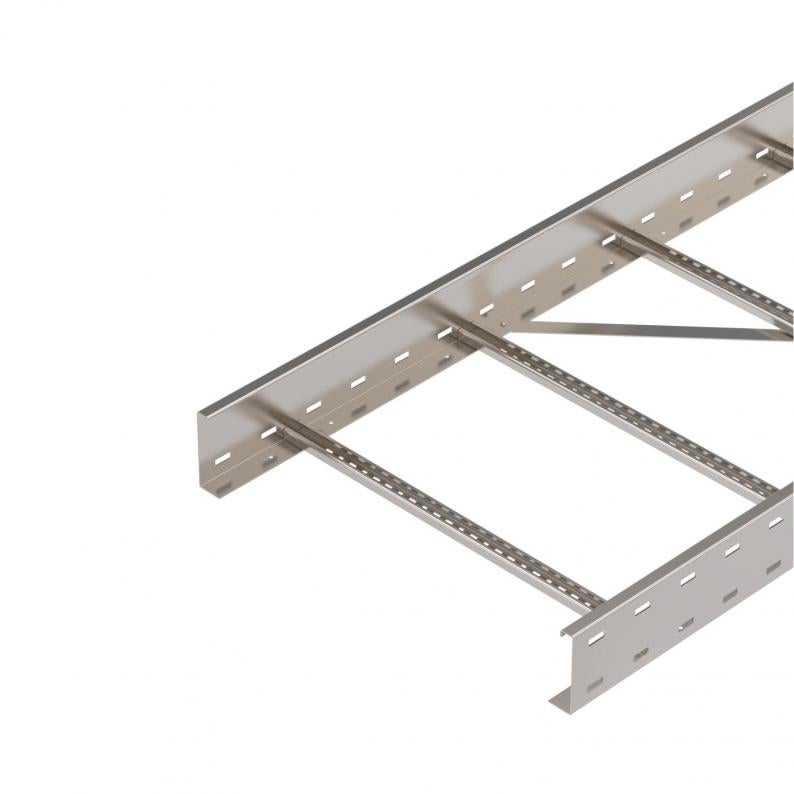

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.
Dados técnicos

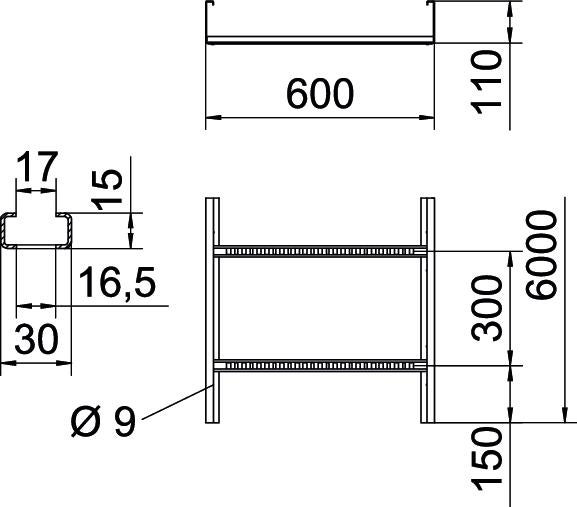

Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 600 mm |
| Altura | 110 mm |
| Medida L | 6000 mm |
| Medida B | 600 mm |
| Dimensão de ranhura degrau | 17,00 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | sim |
| Secção transversal útil | 566 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 56600 mm² |
| Versão dos degraus | Perfil perfurado |
| Versão do perfil lateral | Perfil (aberto) |
| Fixação do degrau | rebite total |
| Dimensão | 110 x 600 |
| Conformidade com ROHS | sim |
| Espessura da travessa | 2 mm |
| Dimensão | 110x600x6000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Série do produto | Série WKLG |
Cargas
| Distância de apoio de 3,0m | 2,3 kN/m |
|---|---|
| Distância de apoio de 3,5m | 1,9 kN/m |
| Distância de apoio de 4,0m | 1,6 kN/m |
| Distância de apoio de 4,5m | 1,33 kN/m |
| Distância de apoio de 5,0m | 1,1 kN/m |
| Distância de apoio de 6,0m | 0,8 kN/m |
| Distância de apoio de 7,0m | 0,4 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 33,1793 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 33,1793 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura da travessa
Ref.
WKLG 1120 A4
6000
200
não
2
6311225
WKLG 1130 A4
6000
300
não
2
6311227
WKLG 1140 A4
6000
400
não
2
6311229
WKLG 1150 A4
6000
500
não
2
6311231
WKLG 1160 A4
6000
600
não
2
6311233
Largura
WKLG 1120 A4
Ref.
6311225
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1130 A4
Ref.
6311227
Comprimento
6000
Largura
300
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1140 A4
Ref.
6311229
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1150 A4
Ref.
6311231
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1160 A4
Ref.
6311233
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
2
