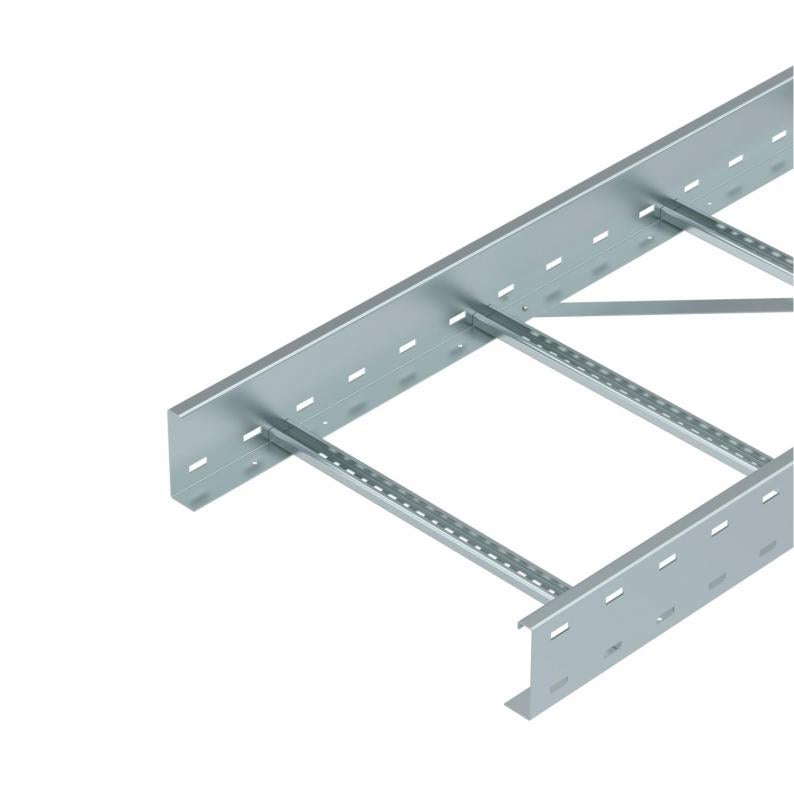

Caminho de cabos tipo escada para grandes vãos WKLG 110 FS

Caminho de cabos tipo escada para grandes vãos WKLG 110 FS

Tipo WKLG 1150 FS
Ref. 6311020
EAN 4012196883219
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura da travessa

unid. de venda menor: 6 m

m

Descrição

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.

  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos tipo escada para grandes cargas, altura lateral de 110 mm
  • Largura de rasgo 16-17 mm
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento6000 mm
Largura500 mm
Altura110 mm
Medida L6000 mm
Medida B500 mm
Dimensão de ranhura degrau17,00

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão para grandes cargassim
Secção transversal útil471 cm²
Aço inoxidável, decapadonão
Secção transversal útil47100 mm²
Versão dos degrausPerfil perfurado
Versão do perfil lateralPerfil (aberto)
Fixação do degraurebite total
Dimensão110 x 500
Conformidade com ROHSsim
Espessura da travessa2 mm
Dimensão110x500x6000
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Série do produtoSérie WKLG

Cargas

Distância de apoio de 3,0m2,9 kN/m
Distância de apoio de 3,5m2,48 kN/m
Distância de apoio de 4,0m2,1 kN/m
Distância de apoio de 4,5m1,78 kN/m
Distância de apoio de 5,0m1,5 kN/m
Distância de apoio de 6,0m1 kN/m
Distância de apoio de 7,0m0,7 kN/m
Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão15,3508 kg CO2e / 1 Metro
CO₂ Footprint (GWP)15,3508 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
WDRL 1116 50 FS

unid. de venda menor: 3 m

m

Ref. 6091164

União reta FS
Tipo
WRVL 110 FS

unid. de venda menor: 2 Unidade

Unidade

Tipo
WRWVK 110 FS

unid. de venda menor: 2 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (2)

Versões

Largura
WKLG 1120 FS
Ref.
6311008
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1130 FS
Ref.
6311012
Comprimento
6000
Largura
300
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1140 FS
Ref.
6311016
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1150 FS
Ref.
6311020
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1160 FS
Ref.
6311024
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
2
