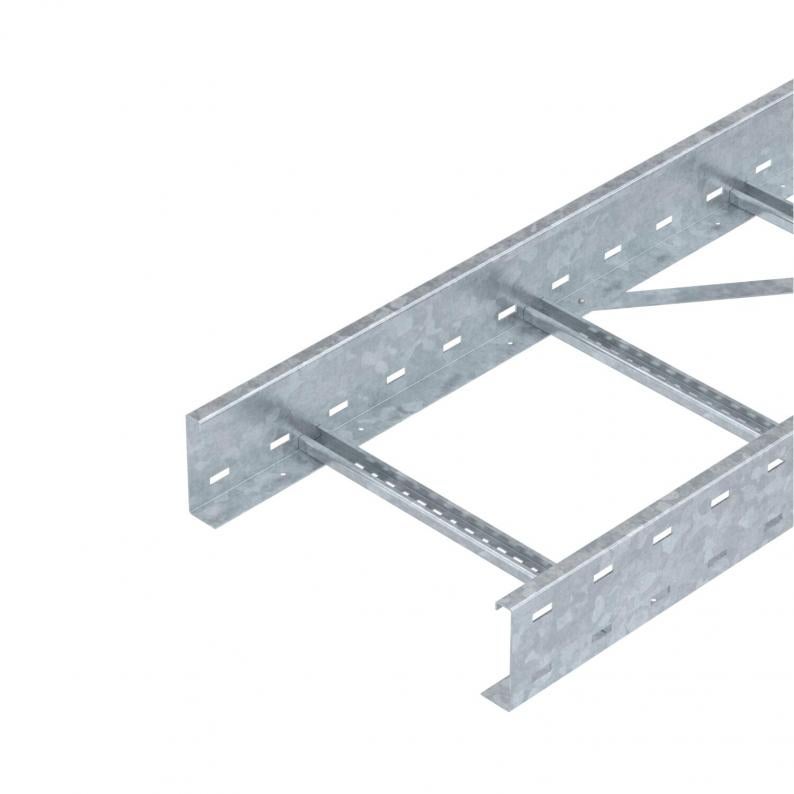

Caminho de cabos tipo escada para grandes vãos WKLG 110 FT

Caminho de cabos tipo escada para grandes vãos WKLG 110 FT

Tipo WKLG 1140 FT
Ref. 6311067
EAN 4012196883455
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura da travessa

unid. de venda menor: 6 m

m

Descrição

Caminhos de cabos tipo escada, para grandes vãos com perfuração lateral com 110 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.


Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

As uniões rectas do tipo WRVL 110 devem ser encomendados separadamente.

  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos tipo escada para grandes cargas, altura lateral de 110 mm
  • Largura de rasgo 16-17 mm
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

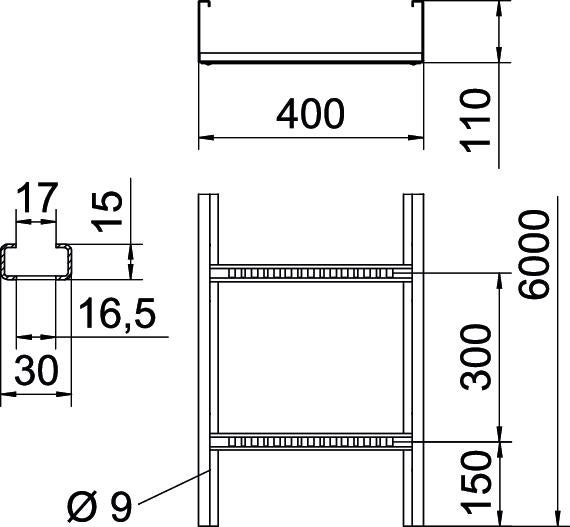

Dimensões

Comprimento6000 mm
Largura400 mm
Altura110 mm
Medida L6000 mm
Medida B400 mm
Dimensão de ranhura degrau17,00

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão para grandes cargassim
Secção transversal útil376 cm²
Aço inoxidável, decapadonão
Secção transversal útil37600 mm²
Versão dos degrausPerfil perfurado
Versão do perfil lateralPerfil (aberto)
Fixação do degraurebite total
Dimensão110 x 400
Conformidade com ROHSsim
Espessura da travessa2 mm
Dimensão110x400x6000
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Série do produtoSérie WKLG

Cargas

Distância de apoio de 3,0m2,9 kN/m
Distância de apoio de 3,5m2,48 kN/m
Distância de apoio de 4,0m2,1 kN/m
Distância de apoio de 4,5m1,78 kN/m
Distância de apoio de 5,0m1,5 kN/m
Distância de apoio de 6,0m1 kN/m
Distância de apoio de 7,0m0,7 kN/m
Diagrama de cargas do caminho de cabos tipo escada para grandes vãos tipo WKLG 110.

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão13,9983 kg CO2e / 1 Metro
CO₂ Footprint (GWP)13,9983 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
WDRL 1116 40 DD

unid. de venda menor: 3 m

m

Ref. 6091180

União reta FT
Tipo
WRVL 110 FT

unid. de venda menor: 2 Unidade

Unidade

Ref. 6310398

Proteção de topo
Tipo
SKHW 110 OR

unid. de venda menor: 20 Par

Par

Downloads

0 selecionado

Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
