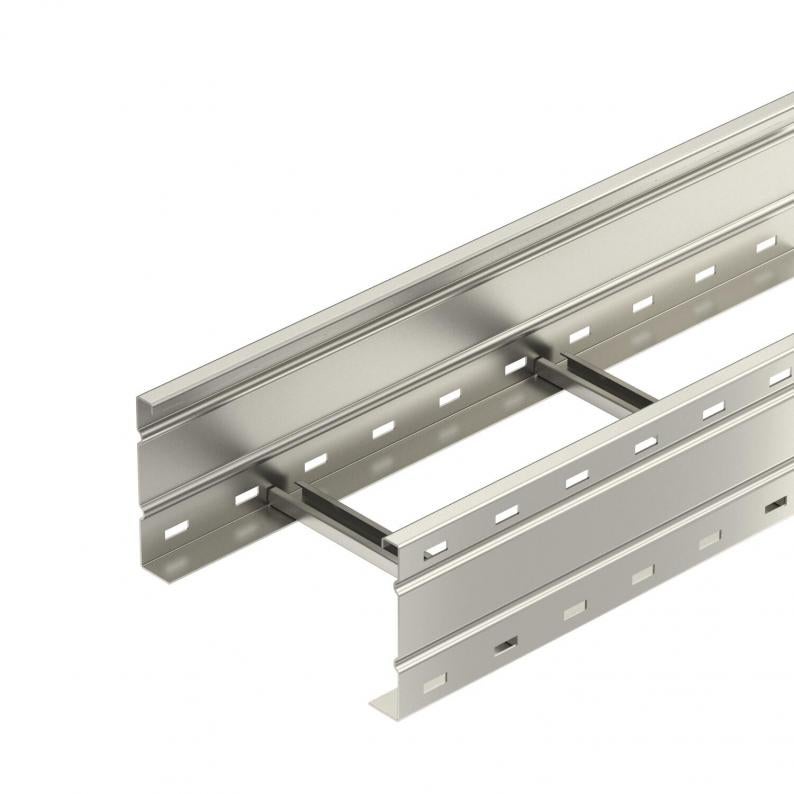

Caminho de cabos tipo escada para grandes vãos WKLG 160 A4
Tipo WKLG 1620 A4
Ref. 6227170
EAN 4012195909965
Ref. / Tipo
Comprimento
Largura
Espessura da travessa
unid. de venda menor: 6 m
6m
m
Descrição
Caminho de cabos tipo escada para grandes vãos com aba perfurada de 160 mm de altura lateral. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
As uniões retas WRV 160 devem ser encomendadas separadamente.
Dados técnicos

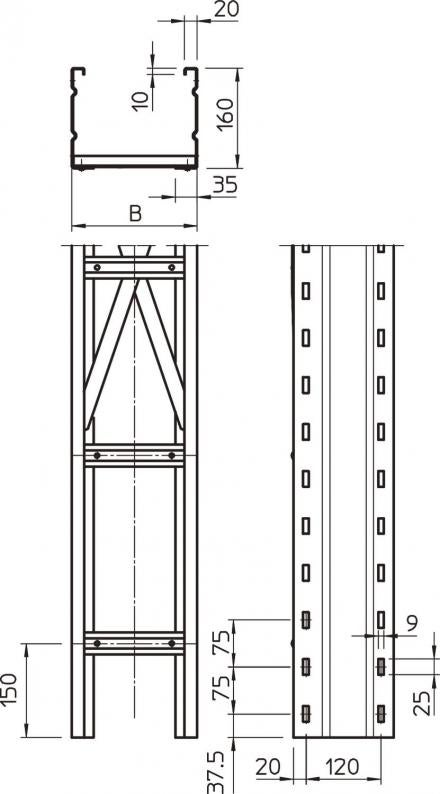

Dimensões
| Comprimento | 6000 mm |
|---|---|
| Largura | 200 mm |
| Altura | 160 mm |
| Medida L | 6000 mm |
| Medida B | 200 mm |
| Dimensão de ranhura degrau | 16,50 |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão para grandes cargas | sim |
| Secção transversal útil | 282 cm² |
| Aço inoxidável, decapado | não |
| Secção transversal útil | 28200 mm² |
| Versão dos degraus | Perfil não perfurado |
| Versão do perfil lateral | Perfil (aberto) |
| Fixação do degrau | rebite total |
| Conformidade com ROHS | sim |
| Espessura da travessa | 2 mm |
| Dimensão | 160x200x6000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Série do produto | Série WKLG |
Cargas
| Distância de apoio de 3,0m | 2,9 kN/m |
|---|---|
| Distância de apoio de 3,5m | 2,59 kN/m |
| Distância de apoio de 4,0m | 2,3 kN/m |
| Distância de apoio de 4,5m | 2,04 kN/m |
| Distância de apoio de 5,0m | 1,8 kN/m |
| Distância de apoio de 6,0m | 1,4 kN/m |
| Distância de apoio de 7,0m | 1 kN/m |
| Distância de apoio de 8,0m | 0,7 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 36,664 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 36,664 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
