Caminho de cabos tipo escada para grandes vãos WKLG 160 FS

Caminho de cabos tipo escada para grandes vãos WKLG 160 FS

Tipo WKLG 1640 FS
Ref. 6227058
EAN 4012196169214
Mostrar todas as versões
Ref. / Tipo
Comprimento
Largura
Espessura da travessa

unid. de venda menor: 6 m

m

Descrição

Caminhos de cabos tipo escada para grandes vãos com aba perfurada de 160 mm. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

As uniões WRV 160 devem ser encomendadas separadamente.

  • Atenuação da blindagem Magnética
  • Underwriters Laboratories Inc., EUA & Canadá
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Caminho de cabos tipo escada para grandes cargas, altura lateral de 160 mm
  • Largura de rasgo 16-17 mm
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

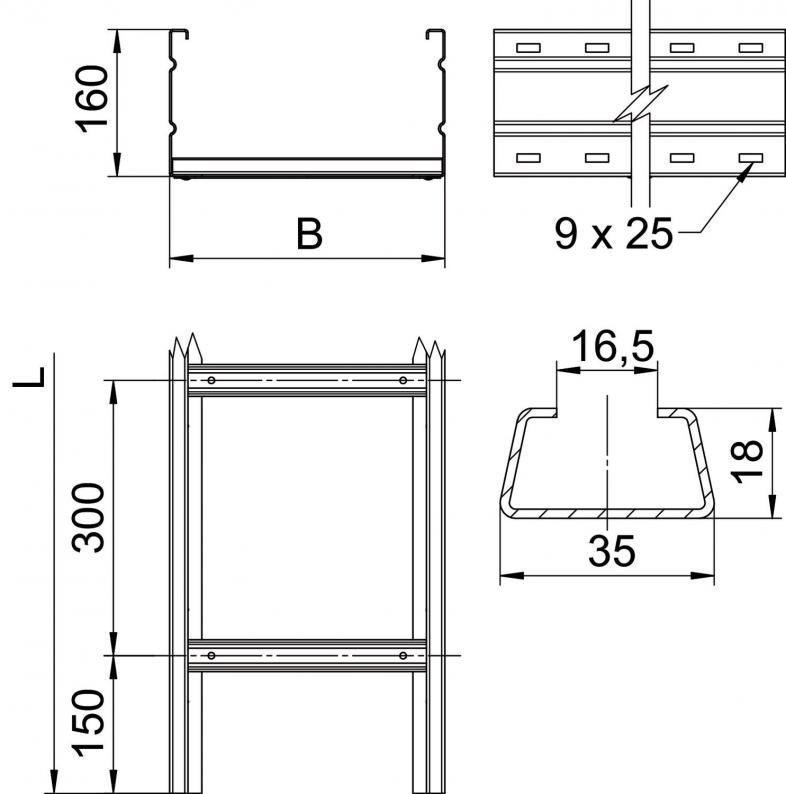

Dimensões

Comprimento6000 mm
Largura400 mm
Altura160 mm
Medida L6000 mm
Medida B400 mm
Dimensão de ranhura degrau16,50

Dados técnicos

Funktionsgarantinão
Perfuração lateralsim
Versão para grandes cargassim
Secção transversal útil572 cm²
Aço inoxidável, decapadonão
Secção transversal útil57200 mm²
Versão dos degrausPerfil não perfurado
Fixação do degraurebite total
Dimensão160 x 400
Conformidade com ROHSsim
Espessura da travessa2 mm
Dimensão160x400x6000
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Corzinco
Série do produtoSérie WKLG

Cargas

Distância de apoio de 3,0m3 kN/m
Distância de apoio de 3,5m2,73 kN/m
Distância de apoio de 4,0m2,5 kN/m
Distância de apoio de 4,5m2,24 kN/m
Distância de apoio de 5,0m2 kN/m
Distância de apoio de 6,0m1,6 kN/m
Distância de apoio de 7,0m1,3 kN/m
Distância de apoio de 8,0m1 kN/m
Diagrama de cargas do caminho de cabos tipo escada para grandes cargas tipo WKLG 160

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Distância entre apoios em m

Deflexão da travessa em mm com a kN/m permitida

Esquema de carga no procedimento do teste

Curva de carga com largura do caminho de cabos em mm

Curva de deflexão da travessa conforme distância entre apoios

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão19,1133 kg CO2e / 1 Metro
CO₂ Footprint (GWP)19,1133 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitMetro
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios do sistema
Tipo
WDRL 1116 40 FS

unid. de venda menor: 3 m

m

Ref. 6227708

União reta FS
Tipo
WRVL 160 FS

unid. de venda menor: 2 Unidade

Unidade

Tipo
WRWVK 160 FS

unid. de venda menor: 2 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (2)

Versões

Largura
WKLG 1620 FS
Ref.
6227023
Comprimento
6000
Largura
200
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1630 FS
Ref.
6227031
Comprimento
6000
Largura
300
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1640 FS
Ref.
6227058
Comprimento
6000
Largura
400
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1650 FS
Ref.
6227066
Comprimento
6000
Largura
500
Funktionsgaranti
não
Espessura da travessa
2
WKLG 1660 FS
Ref.
6227074
Comprimento
6000
Largura
600
Funktionsgaranti
não
Espessura da travessa
2
