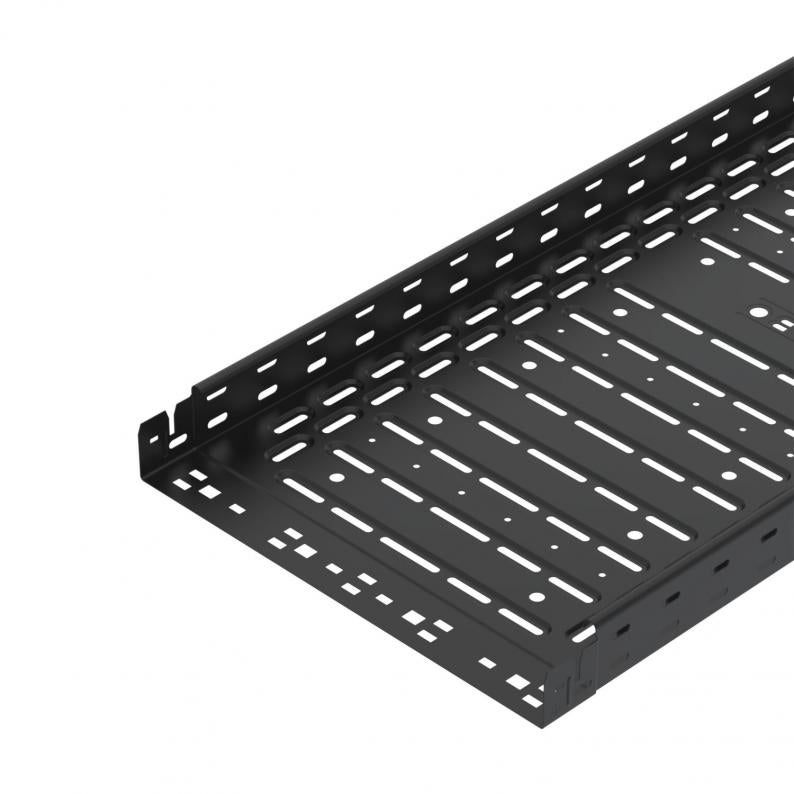

Caminhos de cabos em chapa RKS-Magic® 60 FS, preto
Tipo RKSM 640 FSK SW
Ref. 6048269
EAN 4012196704583
Ref. / Tipo
Comprimento
Largura
Altura
Espessura das chapas
unid. de venda menor: 6 m
6m
m
Descrição
Caminho de cabos em chapa com união de encaixe rápido integrada. Superfície com galvanização contínua, revestida a pó em preto profundo (RAL 9005). Perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais. Com orifício de 11 mm na base para a suspensão direta do varão roscado. Comprimento útil de 3.000 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
Dimensões
| Comprimento | 3050 mm |
|---|---|
| Largura | 400 mm |
| Altura | 60 mm |
| Medida y | 350 mm |
| Medida B | 400 mm |
| Medida x | 300 mm |
| Medida W | 400 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Perfuração lateral | sim |
| Versão conector | União integrada |
| Versão para grandes cargas | não |
| Secção transversal útil | 238 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 0,9 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 23800 mm² |
| Com tampa | não |
| Dimensão | 60 x 400 |
| Conformidade com ROHS | sim |
| Dimensão | 60x400x3050 |
| Superfície | PES135 - Poliéster |
| Material | Aço |
| Cor | preto; RAL 9005 |
| Comprimento útil | 3000 mm |
| Tipo de conector sistema de caminhos de cabos | Fixação por "click" |
| Série do produto | BlackLine, Série RKSM |
Cargas
| Distância de apoio de 1,0 m | 2,1 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,35 kN/m |
| Distância de apoio de 2,0m | 0,8 kN/m |
| Distância de apoio de 2,5m | 0,6 kN/m |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 8,3196 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 8,3196 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Data de validade EPD | 10.07.2029 |
|---|---|
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
Ref. 7121866
Derivação simples 60, pretoTipo
RAA 640 FSK SW
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (5)
Declarações (5)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Altura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Cor
Ref.
RKSM 620 FSK SW
3050
200
60
sim
0,75
PES135 - Poliéster
Aço
preto; RAL 9005
6048253
RKSM 630 FSK SW
3050
300
60
sim
0,75
PES135 - Poliéster
Aço
preto; RAL 9005
6048265
RKSM 640 FSK SW
3050
400
60
sim
0,9
PES135 - Poliéster
Aço
preto; RAL 9005
6048269
RKSM 610 FSK SW
3050
100
60
sim
0,75
PES135 - Poliéster
Aço
preto; RAL 9005
6048239
