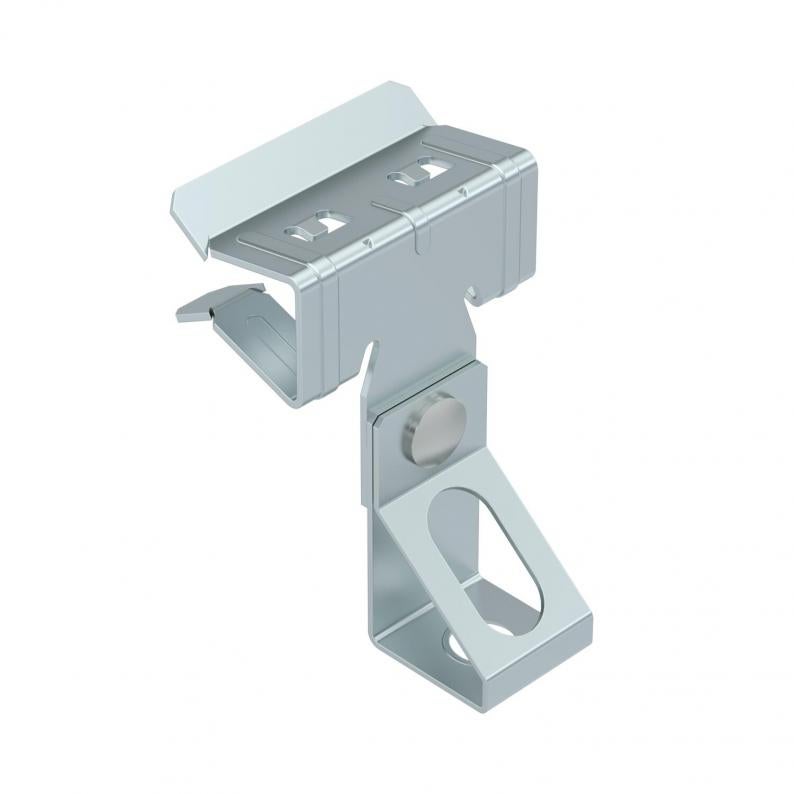

Clip de suspensão, com alojamento para varão roscado
Tipo SCTR 10-15 M10
Ref. 1488331
EAN 4012197392123
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clip de suspensão com alojamento para varão roscado para soluções de montagem personalizadas. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 60 mm |
|---|---|
| Largura | 40 mm |
| Altura | 45 mm |
| Medida L | 60 mm |
Dados técnicos
| Rosca métrica | 10 |
|---|---|
| Dobradiça | não |
| Dobradiça ajustável | não |
| Carga de rutura | 0,75 kN |
| Conformidade com ROHS | sim |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Rosca |
| Espessura do flange F mín. | 10 mm |
| Espessura do flange F máx. | 15 mm |
| Dimensão | 10-15mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCTR 4-10 M6
54
40
43
54
4
10
1488321
SCTR 10-15 M6
60
40
44
60
10
15
1488323
SCTR 4-10 M8
54
40
44
54
4
10
1488325
SCTR 10-15 M8
60
40
45
60
10
15
1488327
SCTR 4-10 M10
54
40
44
54
4
10
1488329
SCTR 10-15 M10
60
40
45
60
10
15
1488331
Comprimento
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
SCTR 4-10 M6
Ref.
1488321
Comprimento
54
Largura
40
Altura
43
Medida L
54
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCTR 10-15 M6
Ref.
1488323
Comprimento
60
Largura
40
Altura
44
Medida L
60
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCTR 4-10 M8
Ref.
1488325
Comprimento
54
Largura
40
Altura
44
Medida L
54
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCTR 10-15 M8
Ref.
1488327
Comprimento
60
Largura
40
Altura
45
Medida L
60
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCTR 4-10 M10
Ref.
1488329
Comprimento
54
Largura
40
Altura
44
Medida L
54
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCTR 10-15 M10
Ref.
1488331
Comprimento
60
Largura
40
Altura
45
Medida L
60
Espessura do flange F mín.
10
Espessura do flange F máx.
15
