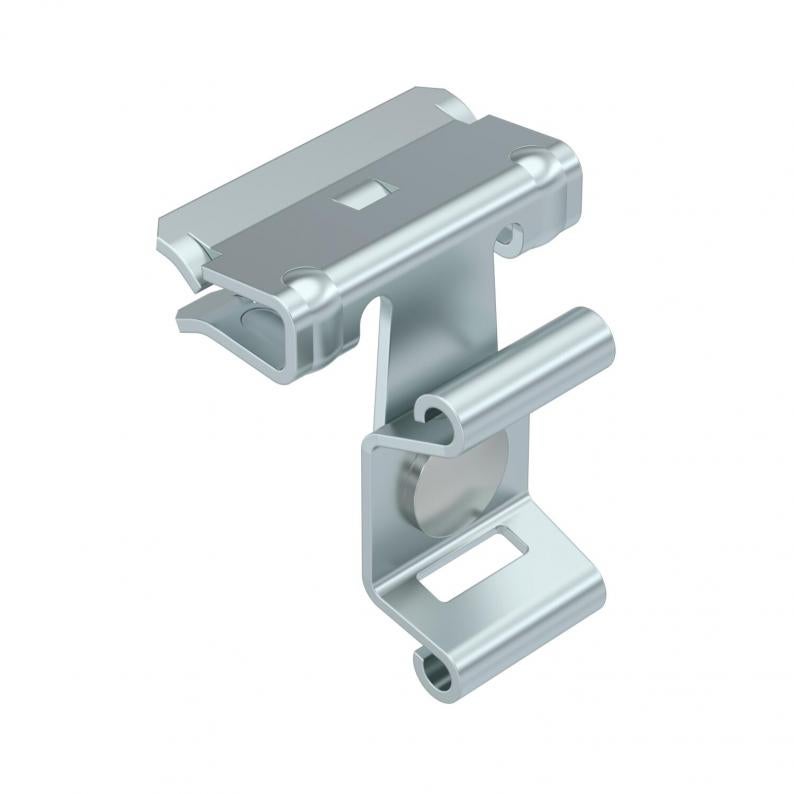

Clip de suspensão, com encaixe de abraçadeira
Tipo SCCT 1,5-4
Ref. 1488301
EAN 4012197392031
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clip de suspensão para abraçadeira de fivela para montar cabos e tubos. Fixação a vigas de aço por martelagem. A abraçadeira não está incluída no material fornecido.
Dados técnicos
Dimensões
| Comprimento | 33 mm |
|---|---|
| Largura | 28 mm |
| Altura | 24 mm |
| Medida L | 33 mm |
| Medida W | 28 mm |
Dados técnicos
| Dobradiça | não |
|---|---|
| Dobradiça ajustável | não |
| Carga de rutura | 0,22 kN |
| Conformidade com ROHS | sim |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 1,5 mm |
| Espessura do flange F máx. | 4 mm |
| Dimensão | 1,5-4mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCCT 1,5-4
33
28
24
33
1,5
4
1488301
SCCT 4-10
38
40
32
38
4
10
1488303
SCCT 10-15
45
40
33
45
10
15
1488307
SCCT 15-20
44
40
33
44
15
20
1488311
Comprimento
Largura
Altura
Medida L
Espessura do flange F mín.
Espessura do flange F máx.
SCCT 1,5-4
Ref.
1488301
Comprimento
33
Largura
28
Altura
24
Medida L
33
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCCT 4-10
Ref.
1488303
Comprimento
38
Largura
40
Altura
32
Medida L
38
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCCT 10-15
Ref.
1488307
Comprimento
45
Largura
40
Altura
33
Medida L
45
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCCT 15-20
Ref.
1488311
Comprimento
44
Largura
40
Altura
33
Medida L
44
Espessura do flange F mín.
15
Espessura do flange F máx.
20
