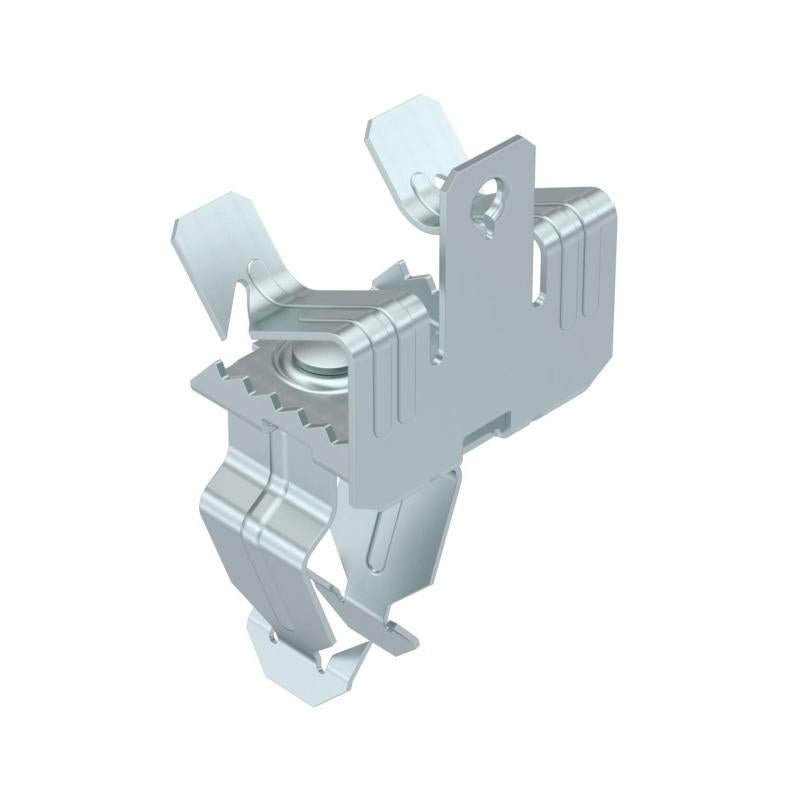

Clip de suspensão, com encaixe de tubo inferior
Tipo SCVPO 14-20 D32
Ref. 1488405
EAN 4012197370046
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clip de suspensão para montar tubos. Encaixe de tubo aberto na parte inferior. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 92 mm |
|---|---|
| Largura | 45 mm |
| Altura | 39 mm |
| Medida L | 92 mm |
| Medida W | 45 mm |
Dados técnicos
| Dobradiça | não |
|---|---|
| Dobradiça ajustável | não |
| Carga de rutura | 0,11 kN |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 30 mm |
| Diâmetro do cabo/tubo máx. | 35 mm |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 14 mm |
| Espessura do flange F máx. | 20 mm |
| Dimensão | 14-20mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCVPO 3-7 D20
71
45
39
71
18
22
3
7
1488381
SCVPO 3-7 D25
76
45
39
76
22
30
3
7
1488383
SCVPO 3-7 D32
81
45
39
81
30
35
3
7
1488387
SCVPO 7-13 D20
79
45
39
79
18
22
7
13
1488391
SCVPO 7-13 D25
84
45
39
84
22
30
7
13
1488393
SCVPO 7-13 D32
88
45
39
88
30
35
7
13
1488395
SCVPO 14-20 D20
82
45
39
82
18
22
14
20
1488401
SCVPO 14-20 D25
87
45
39
87
22
30
14
20
1488403
SCVPO 14-20 D32
92
45
39
92
30
35
14
20
1488405
Comprimento
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
SCVPO 3-7 D20
Ref.
1488381
Comprimento
71
Largura
45
Altura
39
Medida L
71
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCVPO 3-7 D25
Ref.
1488383
Comprimento
76
Largura
45
Altura
39
Medida L
76
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCVPO 3-7 D32
Ref.
1488387
Comprimento
81
Largura
45
Altura
39
Medida L
81
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCVPO 7-13 D20
Ref.
1488391
Comprimento
79
Largura
45
Altura
39
Medida L
79
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCVPO 7-13 D25
Ref.
1488393
Comprimento
84
Largura
45
Altura
39
Medida L
84
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCVPO 7-13 D32
Ref.
1488395
Comprimento
88
Largura
45
Altura
39
Medida L
88
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCVPO 14-20 D20
Ref.
1488401
Comprimento
82
Largura
45
Altura
39
Medida L
82
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
14
Espessura do flange F máx.
20
SCVPO 14-20 D25
Ref.
1488403
Comprimento
87
Largura
45
Altura
39
Medida L
87
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
14
Espessura do flange F máx.
20
SCVPO 14-20 D32
Ref.
1488405
Comprimento
92
Largura
45
Altura
39
Medida L
92
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
14
Espessura do flange F máx.
20
