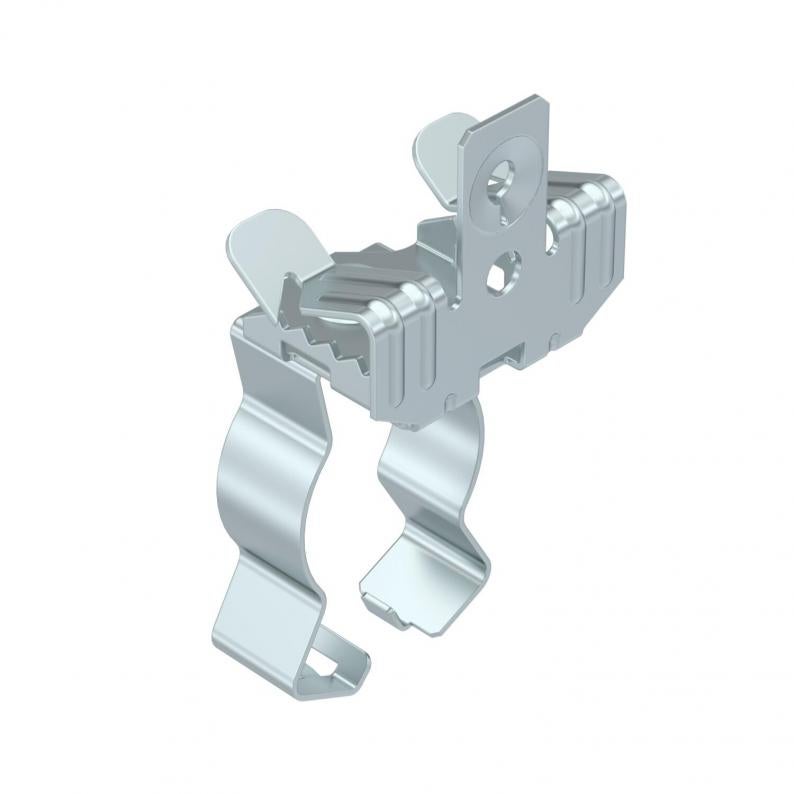

Clip de suspensão, com encaixe de tubo inferior
Tipo SCVPC 7-13 D32
Ref. 1488631
EAN 4012197381028
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clip de suspensão para montar tubos. Encaixe de tubo fechado inferior. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 97 mm |
|---|---|
| Largura | 45 mm |
| Altura | 37 mm |
| Medida L | 97 mm |
Dados técnicos
| Dobradiça | não |
|---|---|
| Dobradiça ajustável | não |
| Carga de rutura | 0,45 kN |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 30 mm |
| Diâmetro do cabo/tubo máx. | 32 mm |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 7 mm |
| Espessura do flange F máx. | 13 mm |
| Dimensão | 7-13mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCVPC 3-7 D25
81
45
37
80
20
25
3
7
1488621
SCVPC 3-7 D32
90
45
37
90
30
32
3
7
1488623
SCVPC 3-7 D40
103
45
37
100
36
40
3
7
1488625
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 7-13 D32
97
45
37
97
30
32
7
13
1488631
SCVPC 7-13 D40
110
45
37
107
36
40
7
13
1488633
SCVPC 14-20 D25
92
45
36
90
20
25
14
20
1488637
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
SCVPC 14-20 D40
113
45
36
110
36
40
14
20
1488641
Comprimento
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
SCVPC 3-7 D25
Ref.
1488621
Comprimento
81
Largura
45
Altura
37
Medida L
80
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCVPC 3-7 D32
Ref.
1488623
Comprimento
90
Largura
45
Altura
37
Medida L
90
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCVPC 3-7 D40
Ref.
1488625
Comprimento
103
Largura
45
Altura
37
Medida L
100
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
3
Espessura do flange F máx.
7
SCVPC 7-13 D25
Ref.
1488629
Comprimento
89
Largura
45
Altura
37
Medida L
87
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCVPC 7-13 D32
Ref.
1488631
Comprimento
97
Largura
45
Altura
37
Medida L
97
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCVPC 7-13 D40
Ref.
1488633
Comprimento
110
Largura
45
Altura
37
Medida L
107
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
7
Espessura do flange F máx.
13
SCVPC 14-20 D25
Ref.
1488637
Comprimento
92
Largura
45
Altura
36
Medida L
90
Diâmetro do cabo/tubo mín.
20
Diâmetro do cabo/tubo máx.
25
Espessura do flange F mín.
14
Espessura do flange F máx.
20
SCVPC 14-20 D32
Ref.
1488639
Comprimento
100
Largura
45
Altura
36
Medida L
100
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
32
Espessura do flange F mín.
14
Espessura do flange F máx.
20
SCVPC 14-20 D40
Ref.
1488641
Comprimento
113
Largura
45
Altura
36
Medida L
110
Diâmetro do cabo/tubo mín.
36
Diâmetro do cabo/tubo máx.
40
Espessura do flange F mín.
14
Espessura do flange F máx.
20
