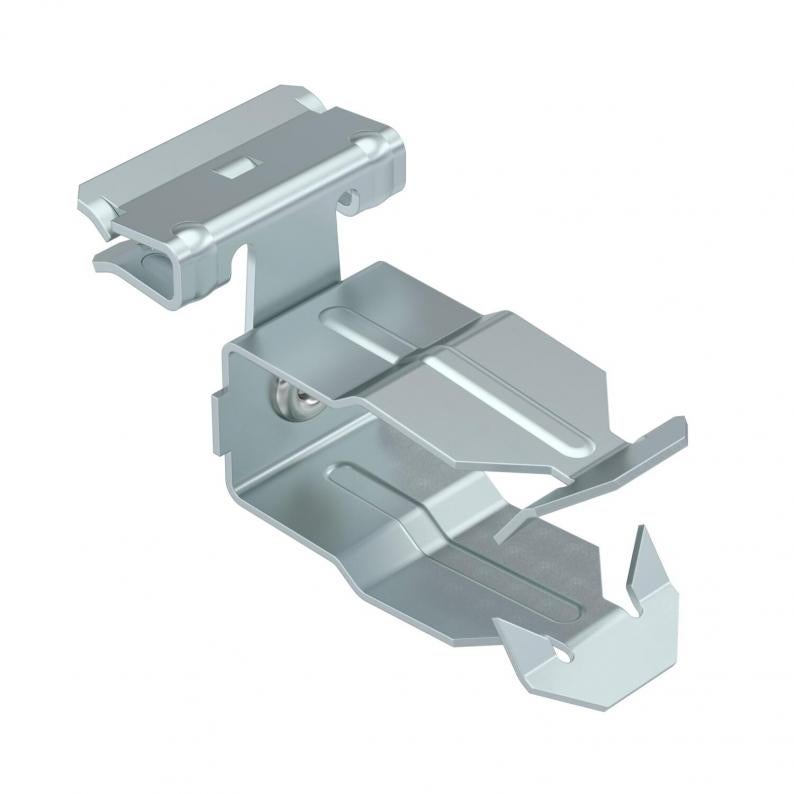

Clip de suspensão, com encaixe de tubo lateral
Tipo SCHPO 1,5-4 D25
Ref. 1488413
EAN 4012197370084
Ref. / Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Descrição
Clip de suspensão para montar tubos. Encaixe de tubo aberto na lateral. Fixação a vigas de aço por martelagem.
Dados técnicos
Dimensões
| Comprimento | 59 mm |
|---|---|
| Largura | 28 mm |
| Altura | 32 mm |
| Medida L | 59 mm |
| Medida W | 28 mm |
Dados técnicos
| Dobradiça | não |
|---|---|
| Dobradiça ajustável | não |
| Carga de rutura | 0,11 kN |
| Conformidade com ROHS | sim |
| Diâmetro do cabo/tubo mín. | 22 mm |
| Diâmetro do cabo/tubo máx. | 30 mm |
| Tipo de fixação | apertar |
| Tipo de ligação do componente | Cabo/Tubo |
| Espessura do flange F mín. | 1,5 mm |
| Espessura do flange F máx. | 4 mm |
| Dimensão | 1,5-4mm |
| Superfície | Lamela de zinco |
| Material | Aço |
| Cor | zinco |
| Série do produto | Clip de suspensão |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
Ref.
SCHPO 1,5-4 D20
53
28
31
53
18
22
1,5
4
1488411
SCHPO 1,5-4 D25
59
28
32
59
22
30
1,5
4
1488413
SCHPO 1,5-4 D32
63
28
35
63
30
35
1,5
4
1488415
SCHPO 4-10 D20
62
40
35
62
18
22
4
10
1488421
SCHPO 4-10 D25
67
40
38
67
22
30
4
10
1488423
SCHPO 4-10 D32
72
40
40
72
30
35
4
10
1488425
SCHPO 10-15 D20
63
40
42
63
18
22
10
15
1488431
SCHPO 10-15 D25
68
40
44
68
22
30
10
15
1488433
SCHPO 10-15 D32
72
40
46
72
30
35
10
15
1488435
SCHPO 15-20 D20
63
40
42
63
18
22
15
20
1488441
SCHPO 15-20 D25
68
40
44
68
22
30
15
20
1488443
SCHPO 15-20 D32
72
40
46
72
30
35
15
20
1488445
Comprimento
Largura
Altura
Medida L
Diâmetro do cabo/tubo mín.
Diâmetro do cabo/tubo máx.
Espessura do flange F mín.
Espessura do flange F máx.
SCHPO 1,5-4 D20
Ref.
1488411
Comprimento
53
Largura
28
Altura
31
Medida L
53
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCHPO 1,5-4 D25
Ref.
1488413
Comprimento
59
Largura
28
Altura
32
Medida L
59
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCHPO 1,5-4 D32
Ref.
1488415
Comprimento
63
Largura
28
Altura
35
Medida L
63
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
1,5
Espessura do flange F máx.
4
SCHPO 4-10 D20
Ref.
1488421
Comprimento
62
Largura
40
Altura
35
Medida L
62
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCHPO 4-10 D25
Ref.
1488423
Comprimento
67
Largura
40
Altura
38
Medida L
67
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCHPO 4-10 D32
Ref.
1488425
Comprimento
72
Largura
40
Altura
40
Medida L
72
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
4
Espessura do flange F máx.
10
SCHPO 10-15 D20
Ref.
1488431
Comprimento
63
Largura
40
Altura
42
Medida L
63
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCHPO 10-15 D25
Ref.
1488433
Comprimento
68
Largura
40
Altura
44
Medida L
68
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCHPO 10-15 D32
Ref.
1488435
Comprimento
72
Largura
40
Altura
46
Medida L
72
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
10
Espessura do flange F máx.
15
SCHPO 15-20 D20
Ref.
1488441
Comprimento
63
Largura
40
Altura
42
Medida L
63
Diâmetro do cabo/tubo mín.
18
Diâmetro do cabo/tubo máx.
22
Espessura do flange F mín.
15
Espessura do flange F máx.
20
SCHPO 15-20 D25
Ref.
1488443
Comprimento
68
Largura
40
Altura
44
Medida L
68
Diâmetro do cabo/tubo mín.
22
Diâmetro do cabo/tubo máx.
30
Espessura do flange F mín.
15
Espessura do flange F máx.
20
SCHPO 15-20 D32
Ref.
1488445
Comprimento
72
Largura
40
Altura
46
Medida L
72
Diâmetro do cabo/tubo mín.
30
Diâmetro do cabo/tubo máx.
35
Espessura do flange F mín.
15
Espessura do flange F máx.
20
